▷ CRIMPADORA de TERMINALES HS-30J ➤ TUTORIAL

Publicado por: el 11/06/2020. Categoría: Herramientas

¿Eres de los que sueldan los terminales, porque no tienes la herramienta correcta? ¡Pues este tutorial es para ti! En él, te enseño una crimpadora económica, que te permitirá ponerlos como un profesional.

La herramienta de la que te hablo, es la crimpadora de terminales HS-30J, que te permitirá crimpar: terminales faston, terminales aislados, terminales de barril cerrado, etc.

Última actualización el 2020-10-21 at 23:43 / Enlaces de afiliados / Imágenes de la API para Afiliados

Unboxing

Lo primero que vemos, es que incluye una funda, que nos permite tener todo el equipo, bien organizado. La calidad que tiene la bolsa, es correcta, así que es un punto positivo.

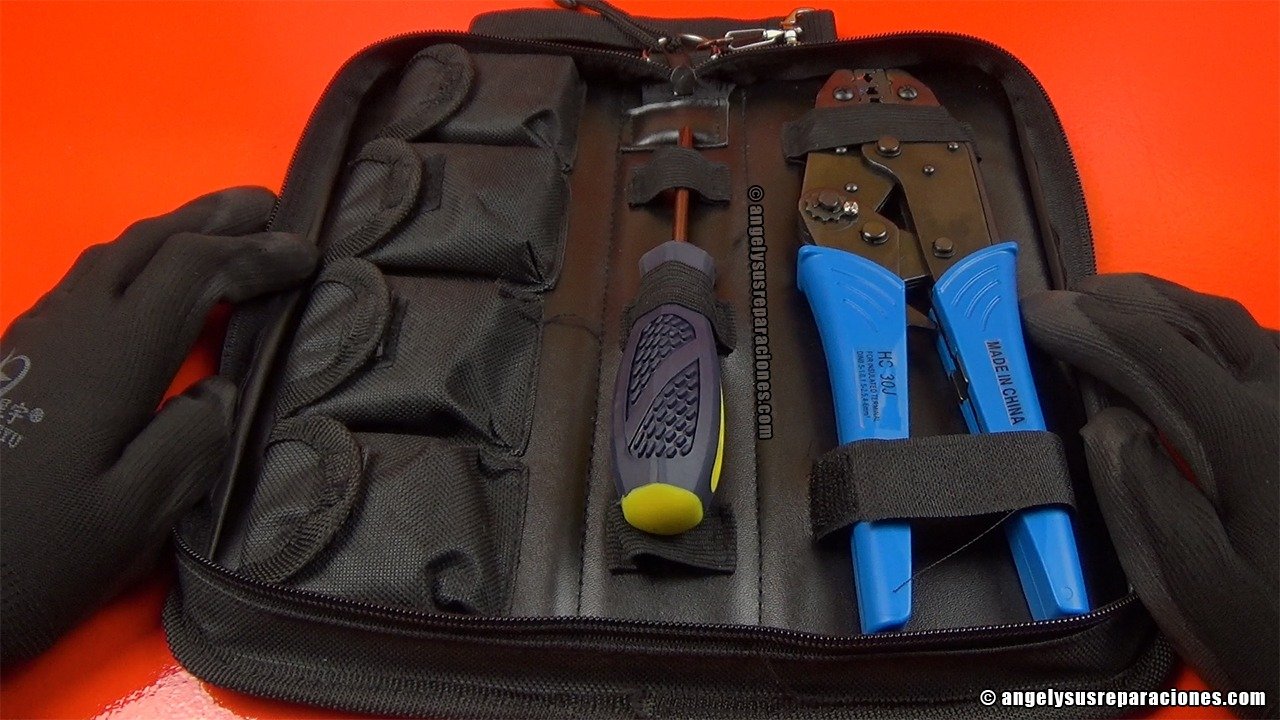

Que trae el kit Crimpadora hs-30j

En ella, incluye un destornillador, que lamentablemente, no coincide correctamente, la punta, con la cabeza del tornillo. Si no te pasas apretando, no tendrás problemas, pero si te pasas, terminarás rompiéndola.

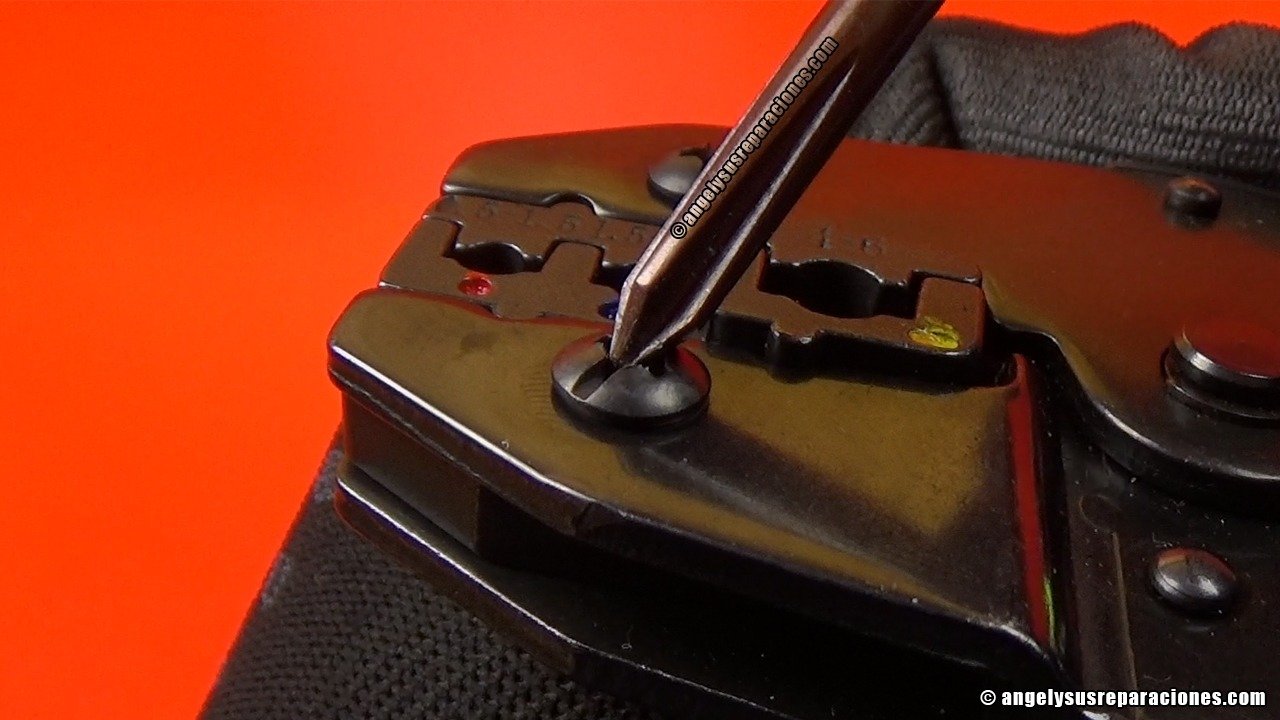

Destornillador no encaja bien crimpadora hs-30j

Para este inconveniente, habría 2 soluciones, que son:

¿Qué matrices trae el kit?

Probando las matrices de la crimpadora

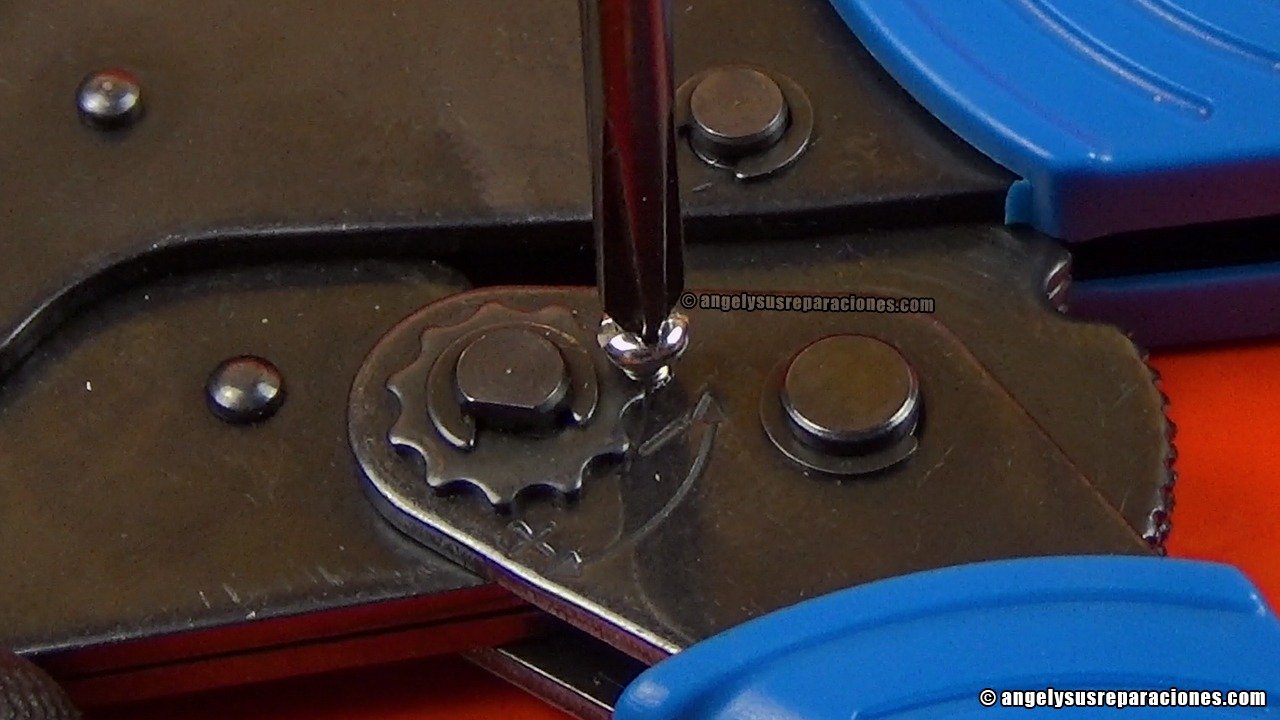

Antes de ponerla a prueba, tienes que saber, que según la matriz que pongas, tienes que regular la tensión, aflojando este tornillo y girando el selector. Lamentablemente, la calibración, tienes que hacerla con el método de prueba y error.

crimpadora hs-30j ajustando la fuerza

Terminales Aislados – Matriz A30J

matriz A30J

Vamos a empezar, probando la matriz A30J.

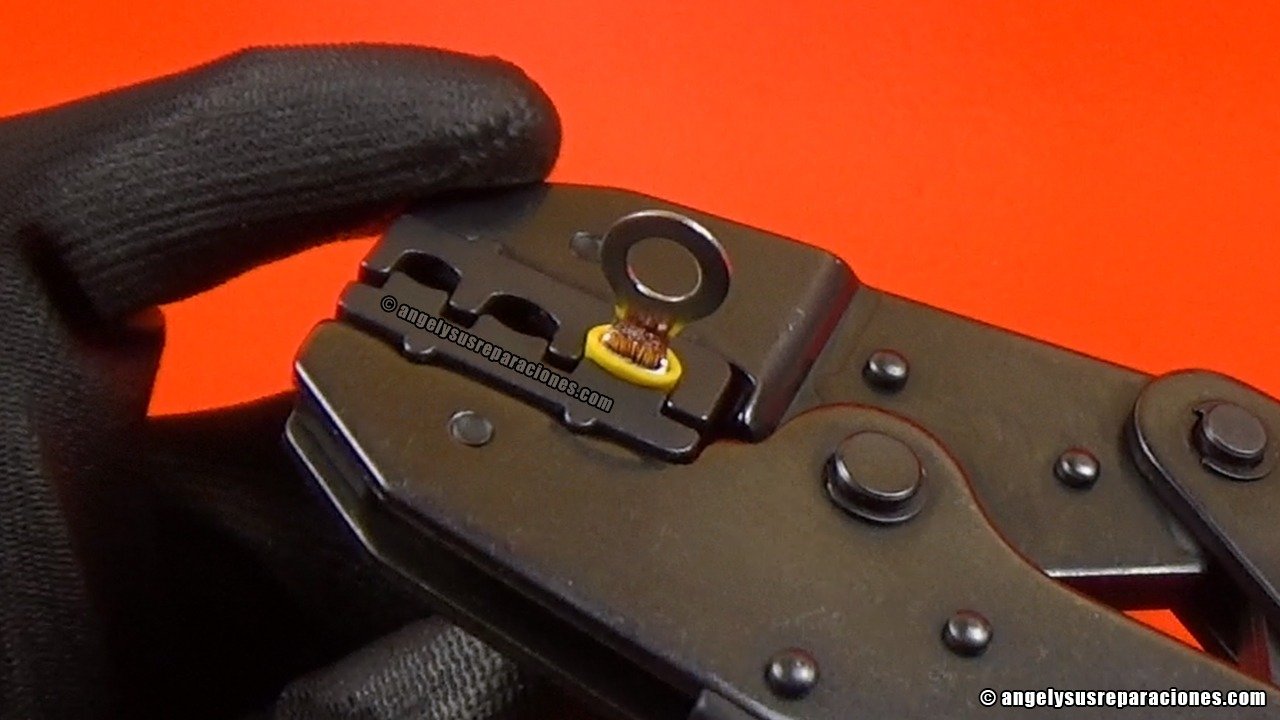

Crimpando terminal aislado matriz A30J

Como puedes ver, ha quedado muy bien el crimpado. Algo que debes tener en cuenta, es que cuando pelas el cable, no tienes que trenzarlo.

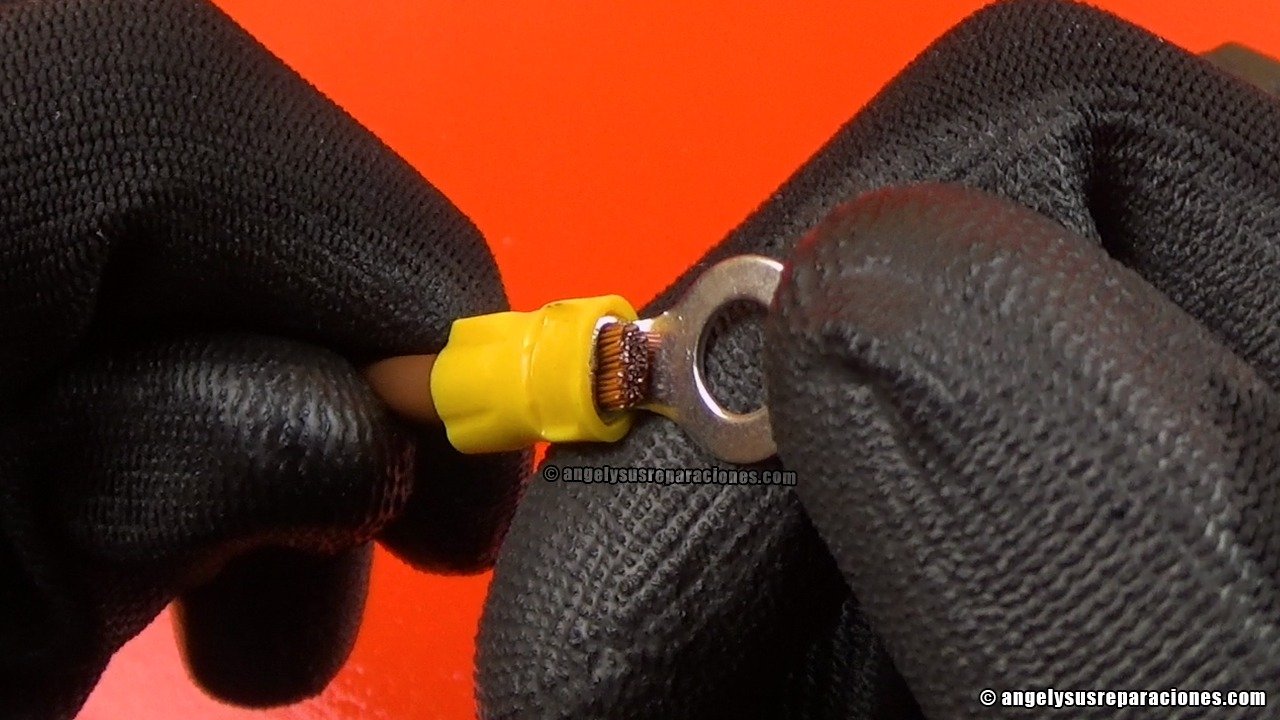

terminal aislado crimpado

Ahora, para comprobar que de verdad ha quedado bien, voy a pegarle un tirón con el alicate.

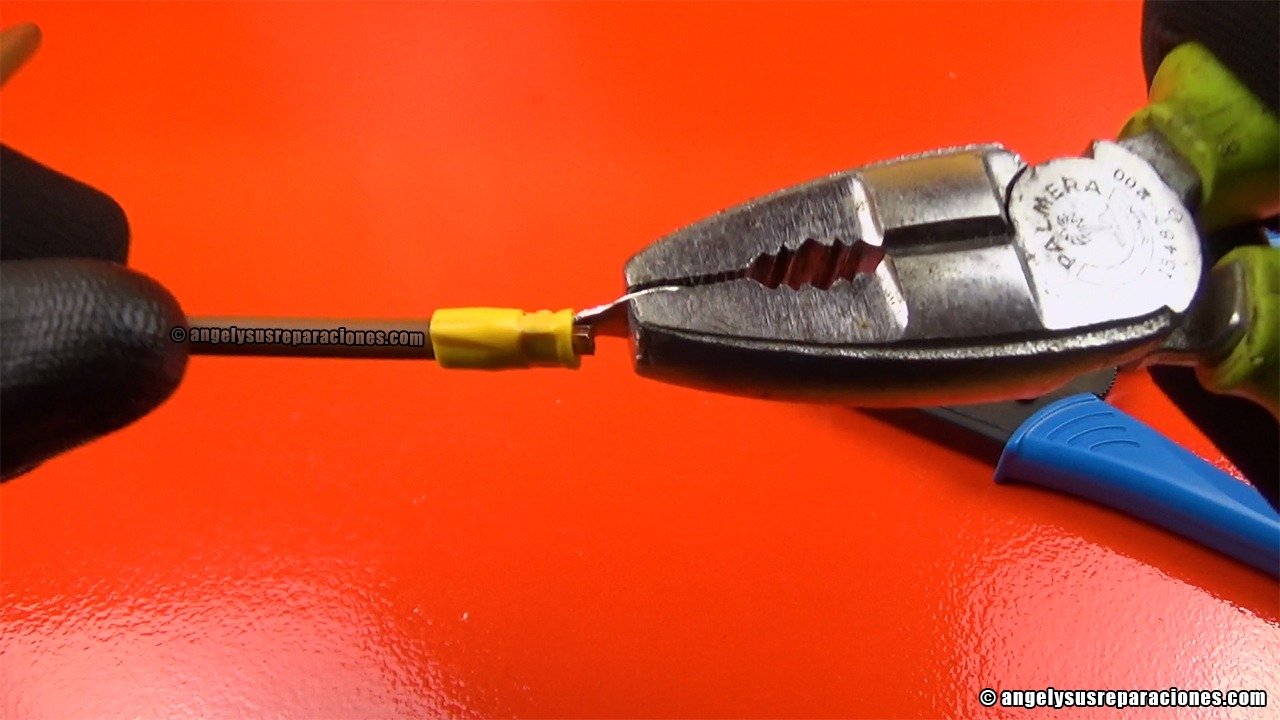

poniendo a prueba la resistencia del terminal aislado

La prueba, la ha pasado perfectamente, ya que el cobre, no se ha desplazado.

Terminales de barril cerrado, sin aislar -Matriz A1016

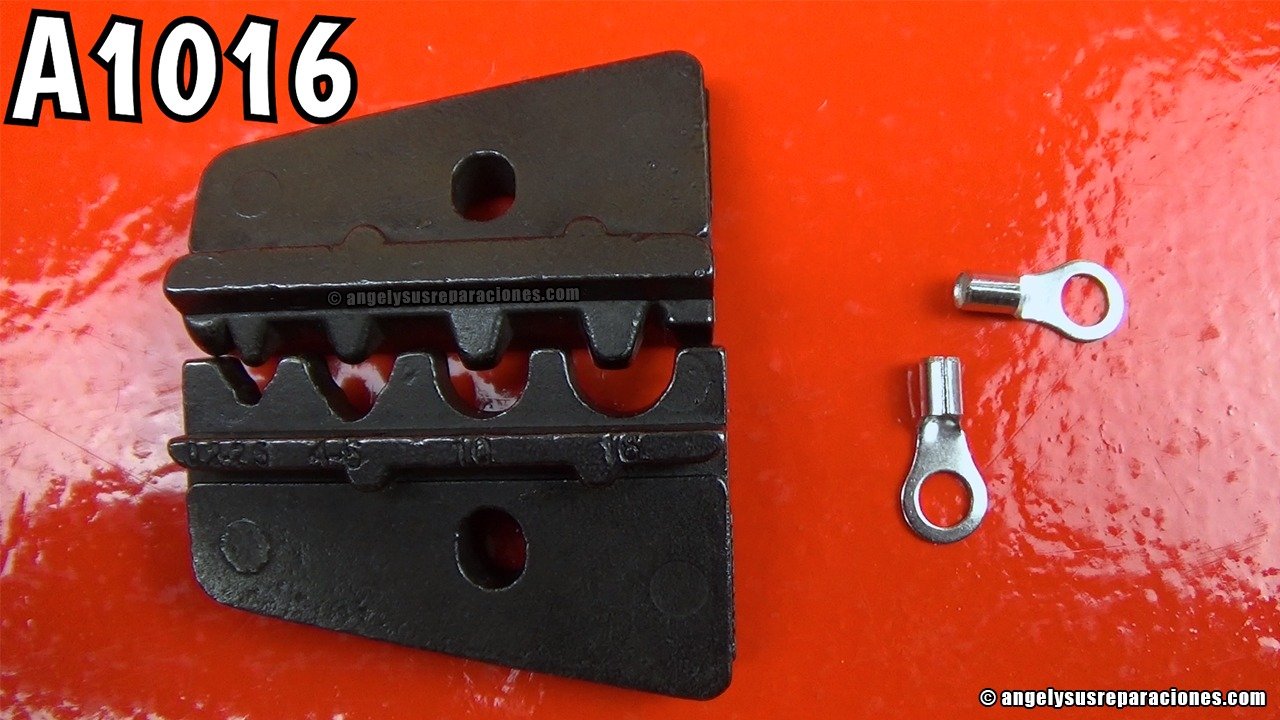

matriz A1016

Para crimpar un terminal de barril cerrado, tienes que tener en cuenta, dónde está la unión del barril. Ya que esa parte, tienes que apoyarla en la zona lisa de la matriz. Si la dejas donde está el diente, lo que pasará, es que el terminal quedará inservible. O al menos, eso es lo que pasa, con los que yo he utilizado, con la matriz A1016. Quizás, en otros casos, sea distinto.

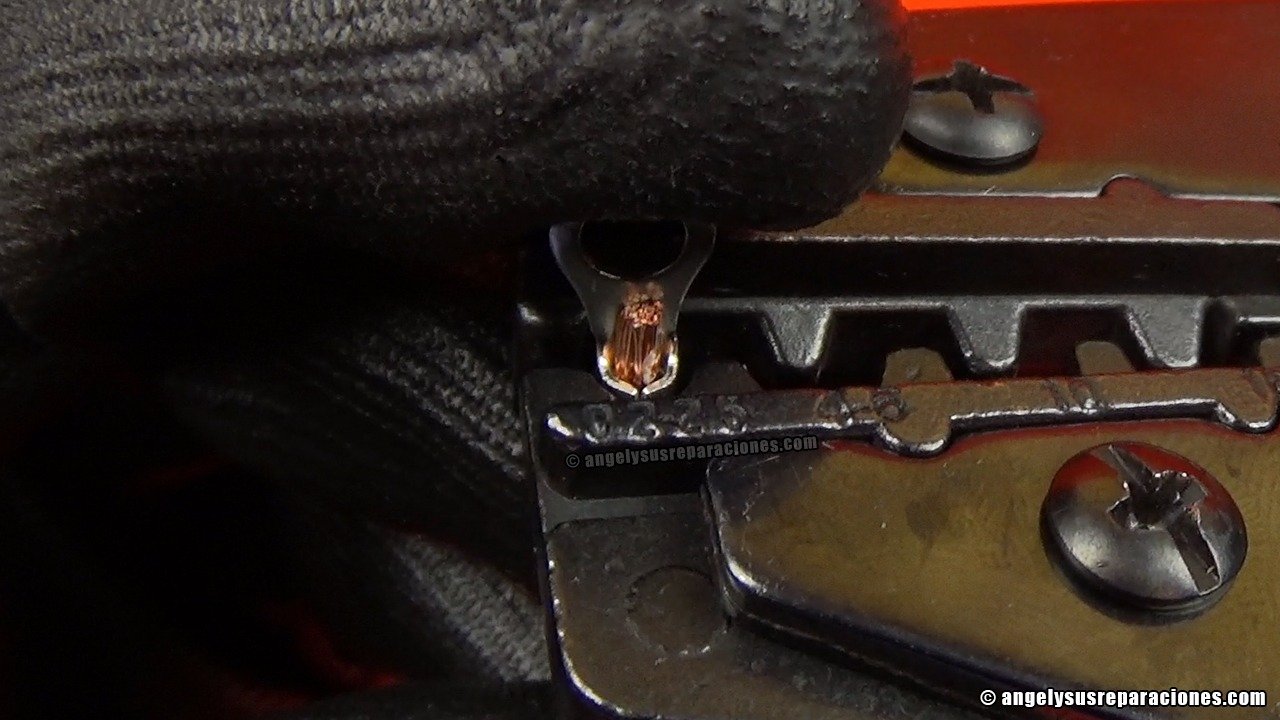

crimpando terminal de barril cerrado matriz A1016

Así es, como queda crimpado. Como puedes ver, me he pasado un poco pelando el cable. Lo normal sería, dejarlo más corto. Es decir, que sobresalga muy poco del barril.

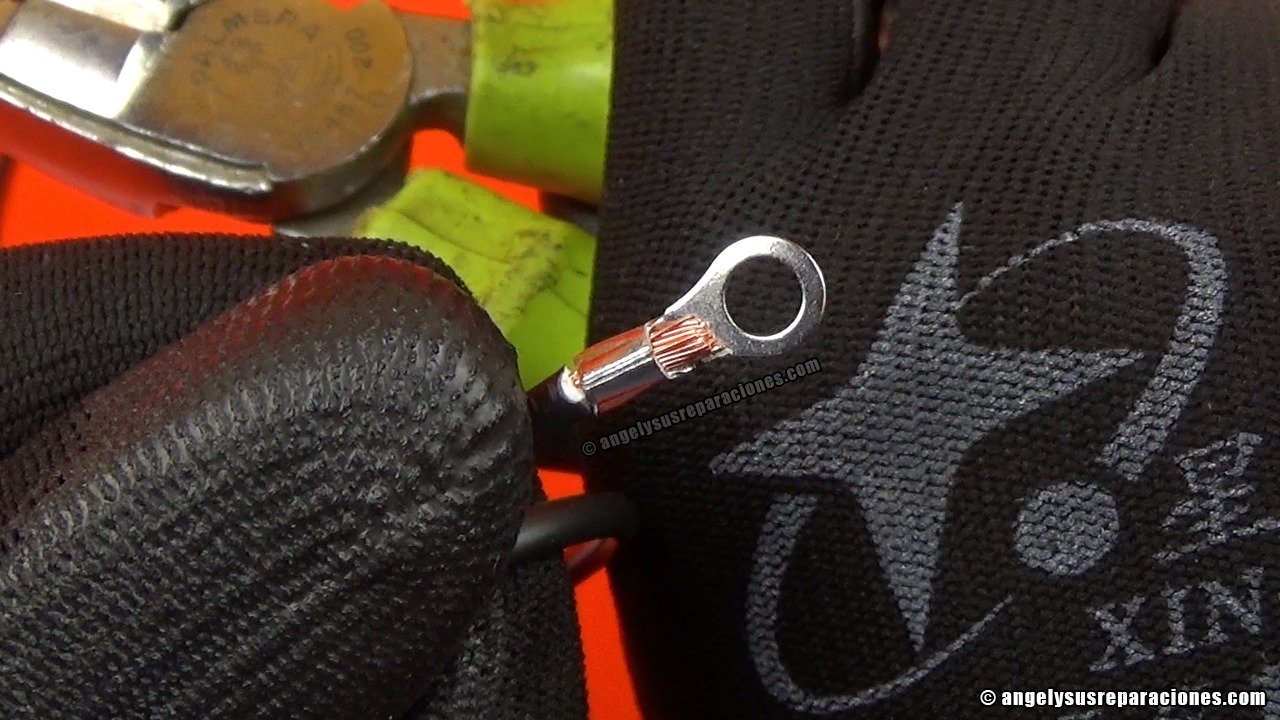

terminal de barril cerrado crimpado

La prueba del alicate, la pasa sin ningún problema, ya que el cobre, no se desplaza de su sitio. Sinceramente, me ha sorprendido, ya que la forma en la que quedó crimpado, no me inspiraba ninguna confianza…

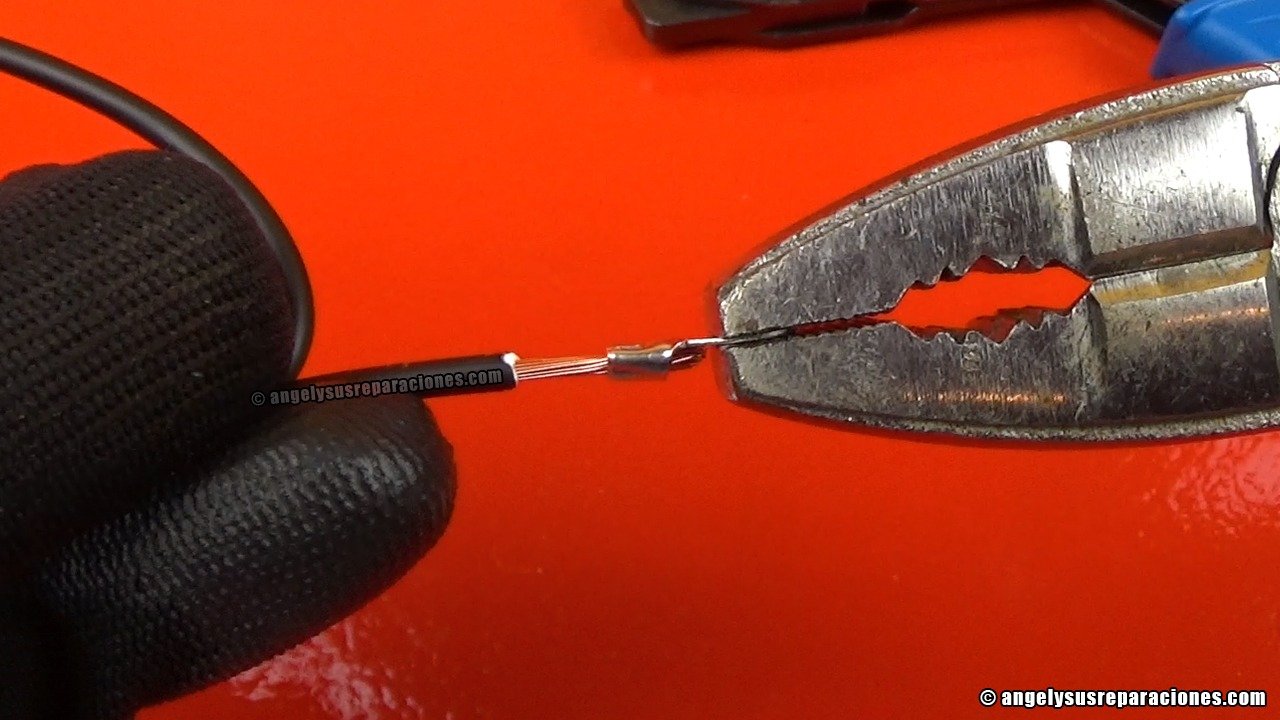

poniendo a prueba la resistencia del terminal de barril cerrado

Terminal Faston – Matriz AV-03B

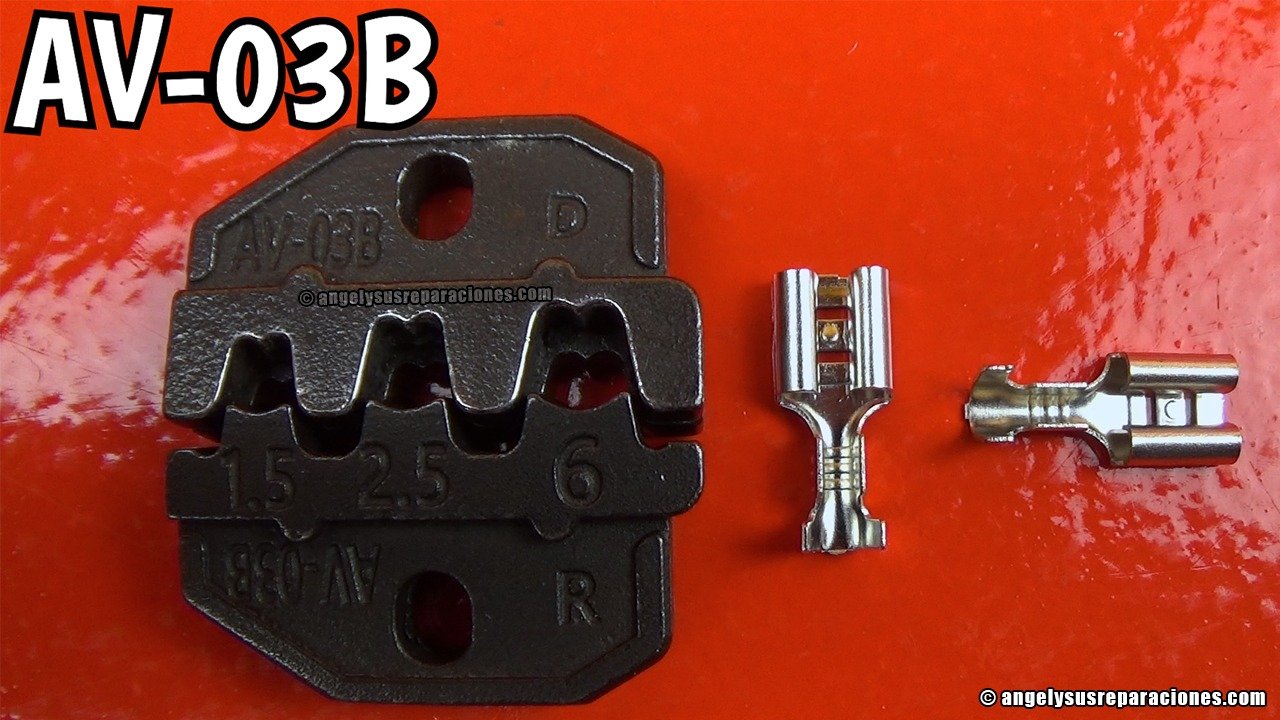

matriz AV-03B

¡Por fin! Llegamos a la matriz que todos estábamos esperando, que es la de los terminales Faston.

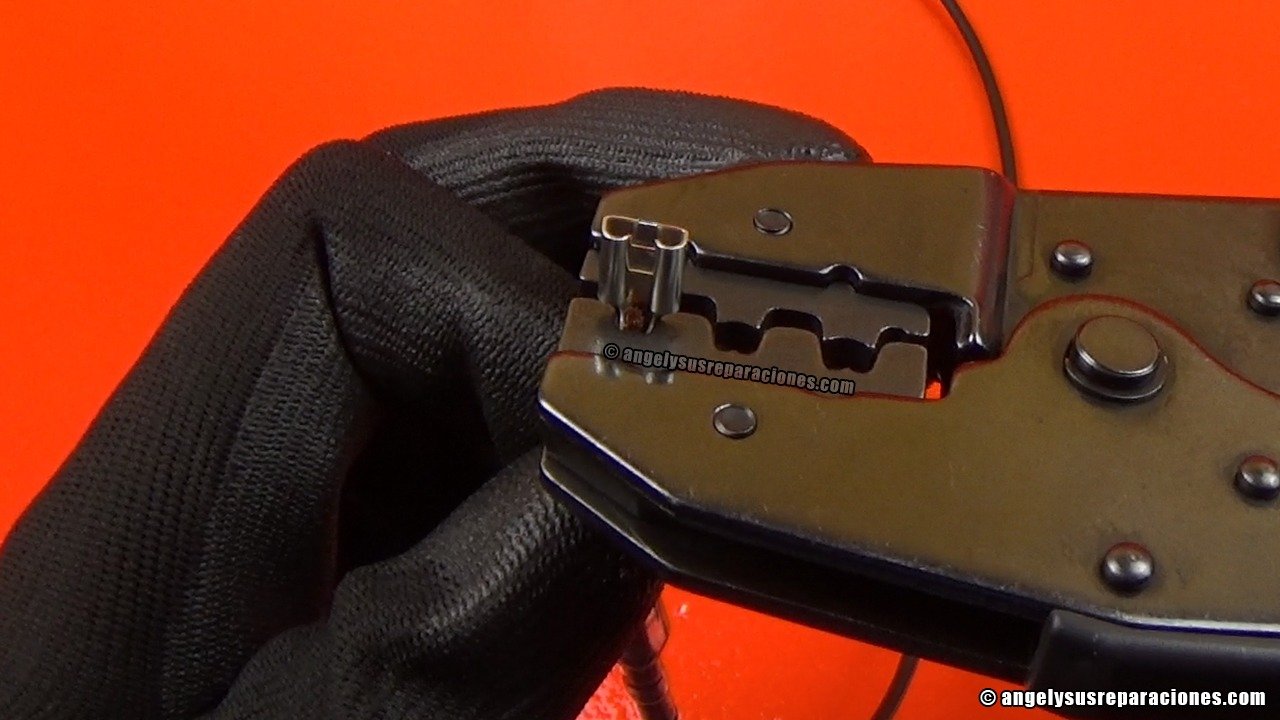

crimpando terminal de barril abierto faston matriz AV-03B

Para utilizarla, simplemente, hay que pelar el cable, a la longitud correcta. Esto significa, que el cobre no puede sobresalir por delante y que el aislante tiene que quedar pillado. Tal y como se puede ver en la imagen.

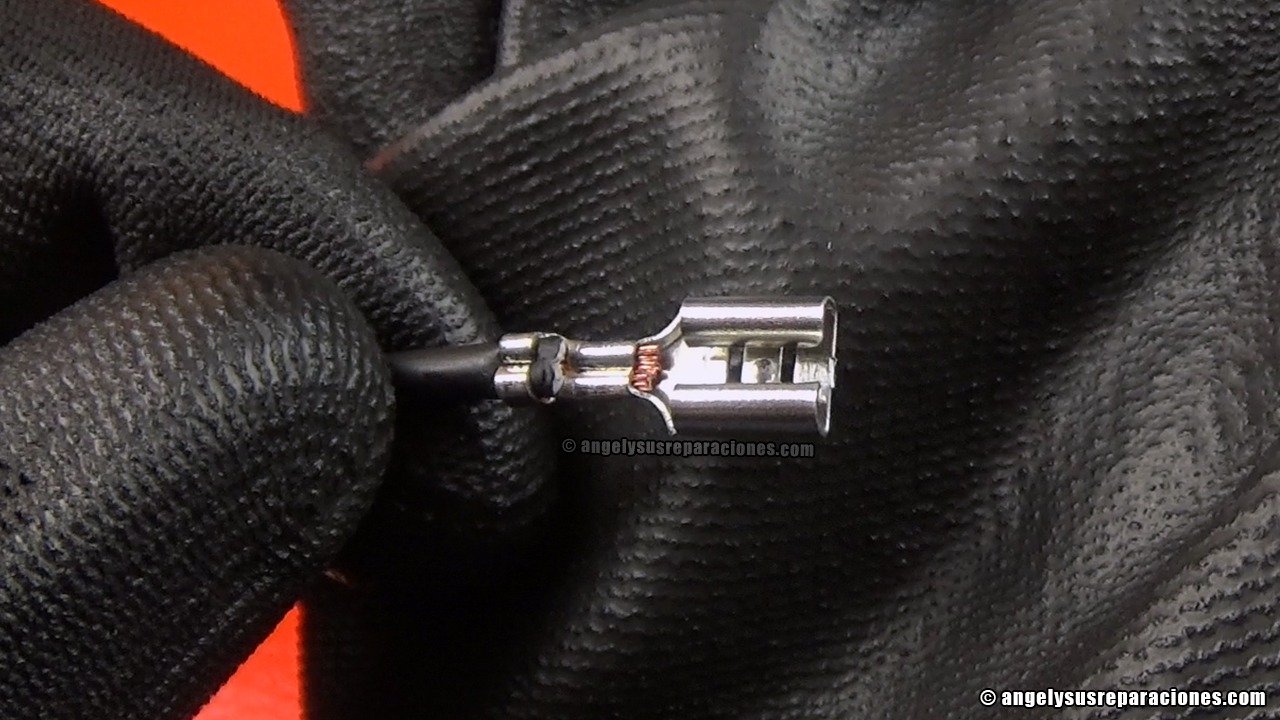

terminal de barril abierto faston crimpado

Como era de esperar, al pegarle un tirón con el alicate, lo soporta sin ningún problema, ya que queda muy bien crimpado.

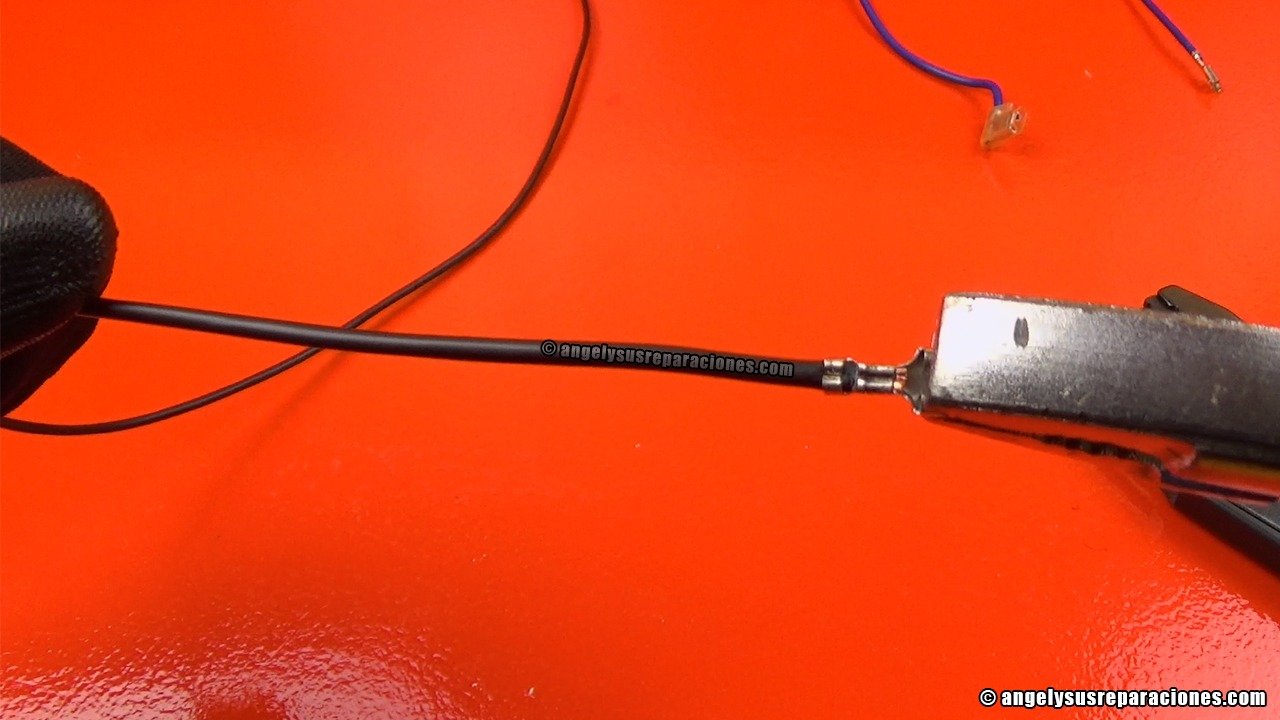

poniendo a prueba la resistencia del terminal de barril abierto faston

Punteras o Ferrules – Matriz A35WF

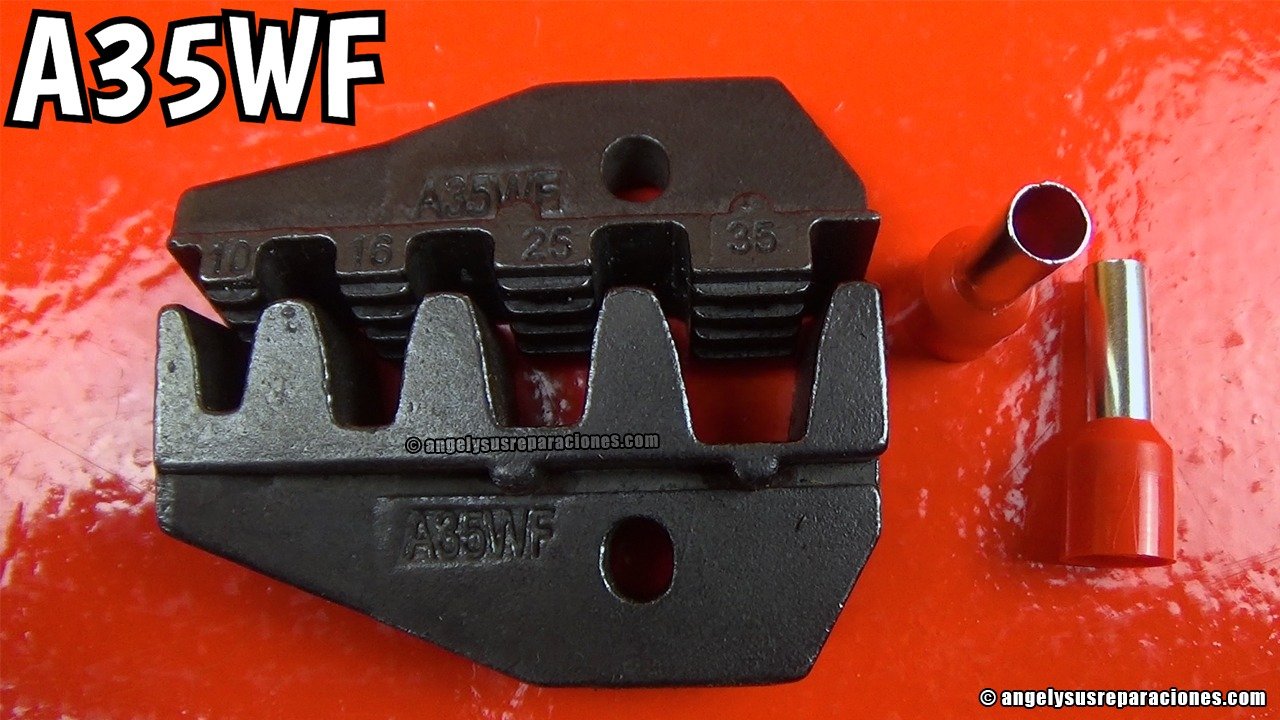

matriz A35WF

Hasta aquí, todo estaba siendo muy bonito y funcionaba a la perfección, pero eso, se ha acabado…

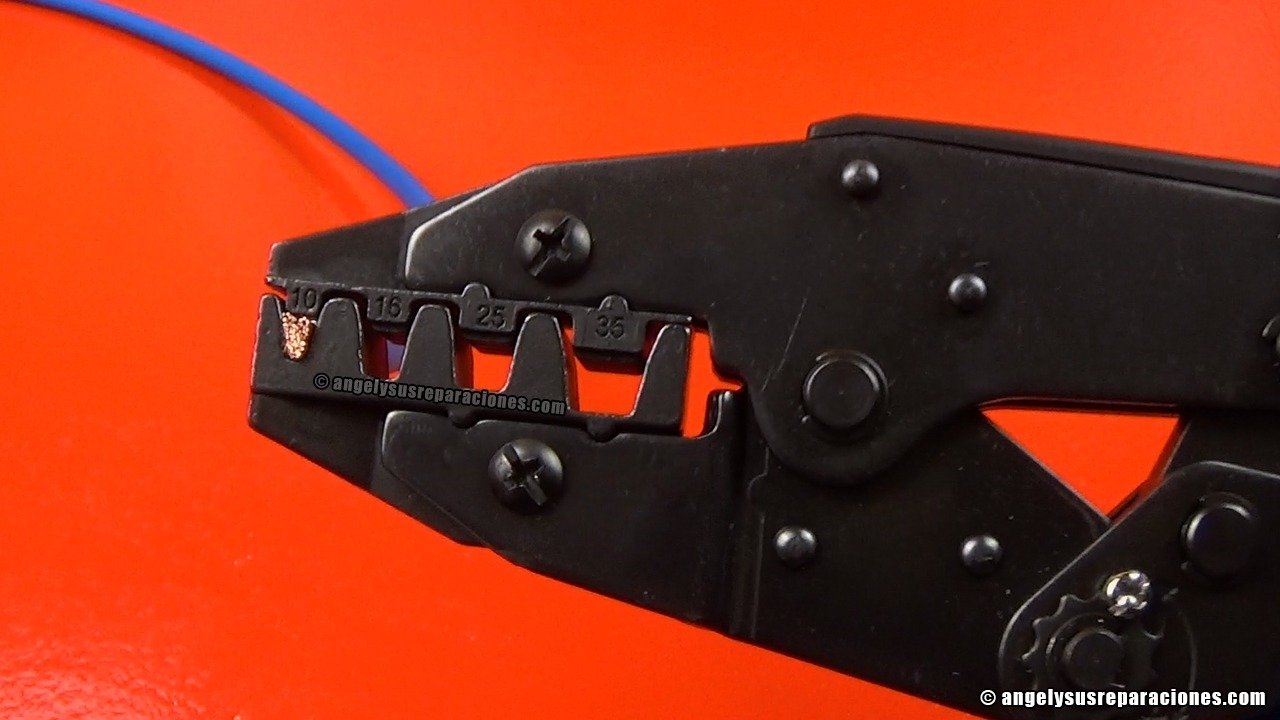

crimpando puntera con la matriz A35WF

En este caso, estoy crimpado una puntera aislada, para 10mm2, en un cable de también 10mm2.

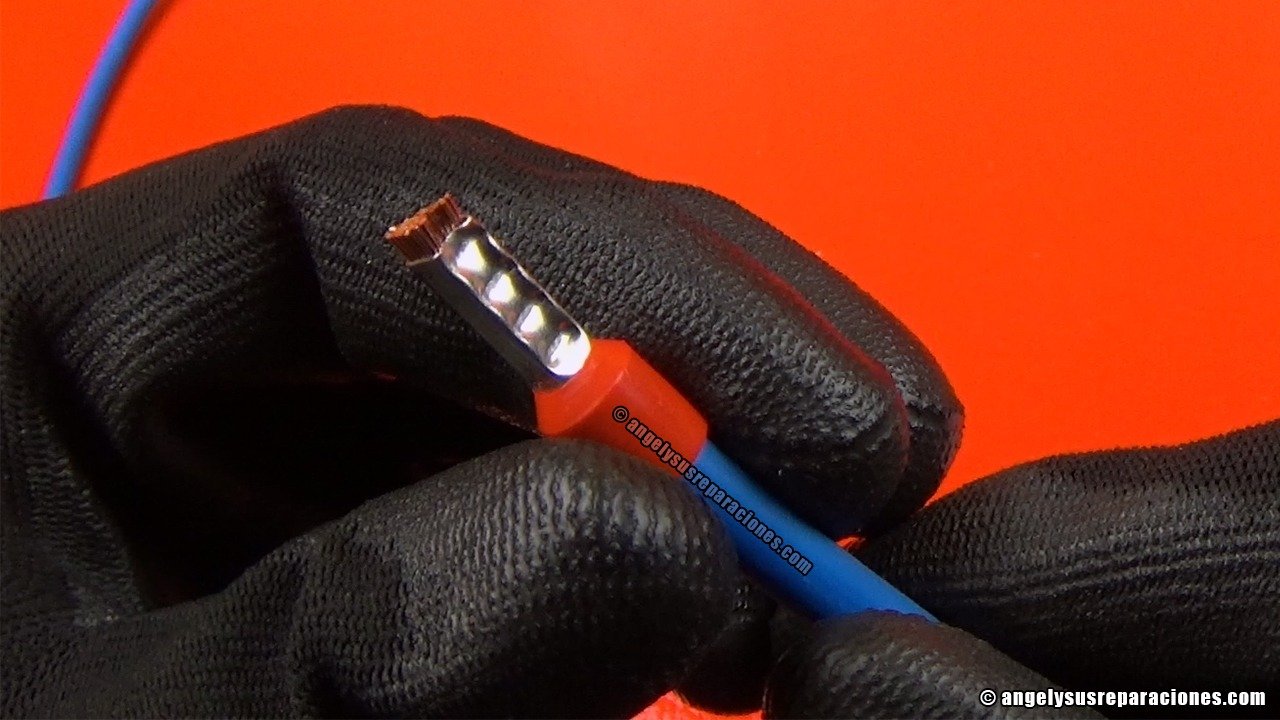

puntera o ferrule crimpado

Aparentemente, el crimpado ha quedado bien, pero cuando hago fuerza con el alicate… Pues se suelta… Por lo tanto, mejor no utilizar, la matriz A35WF.

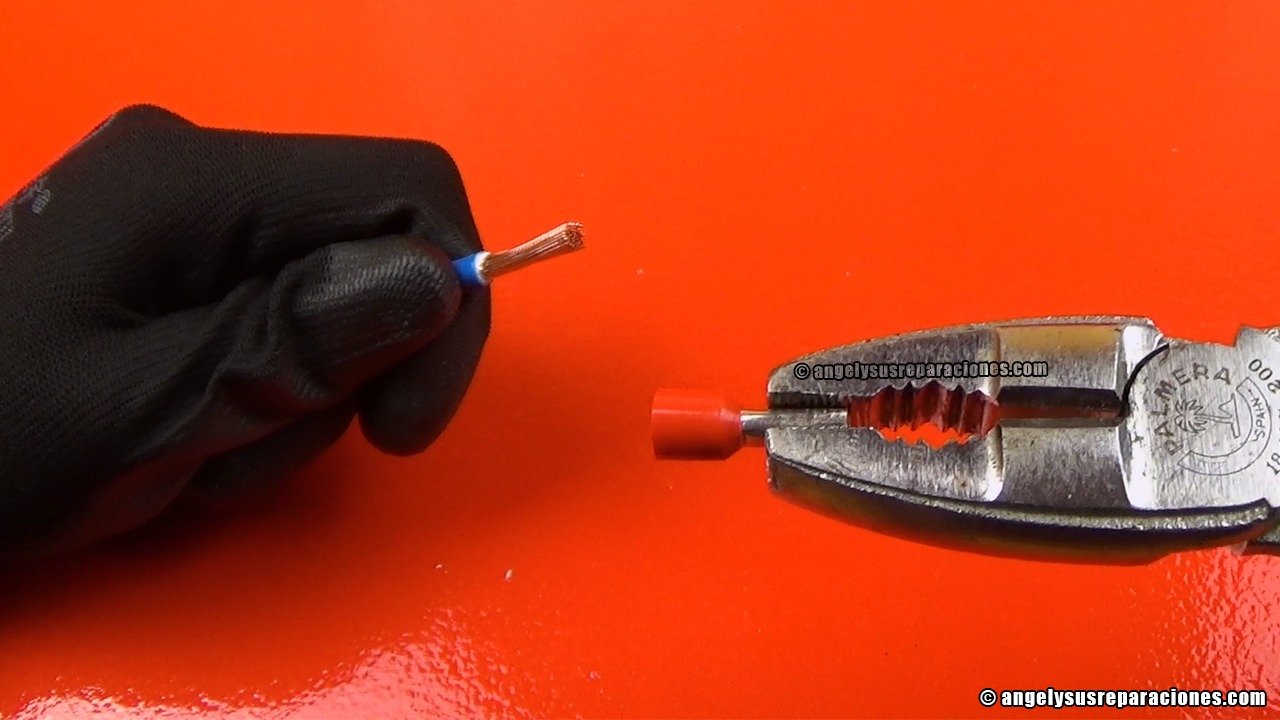

poniendo a prueba la resistencia de la puntera

Punteras o Ferrules Dobles – Matriz A26TW

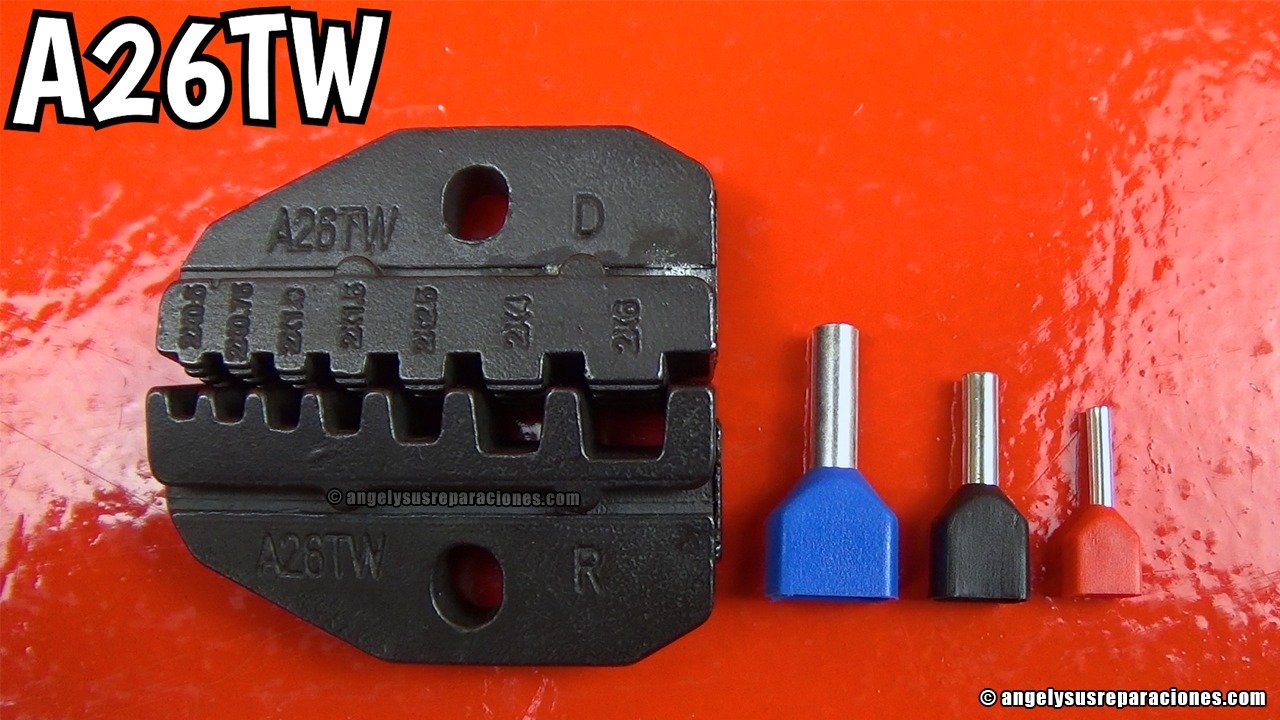

matriz A26TW

Llegamos a la matriz, A26TW para punteras huecas dobles. ¿El resultado será distinto, de la anterior? Vamos a verlo…

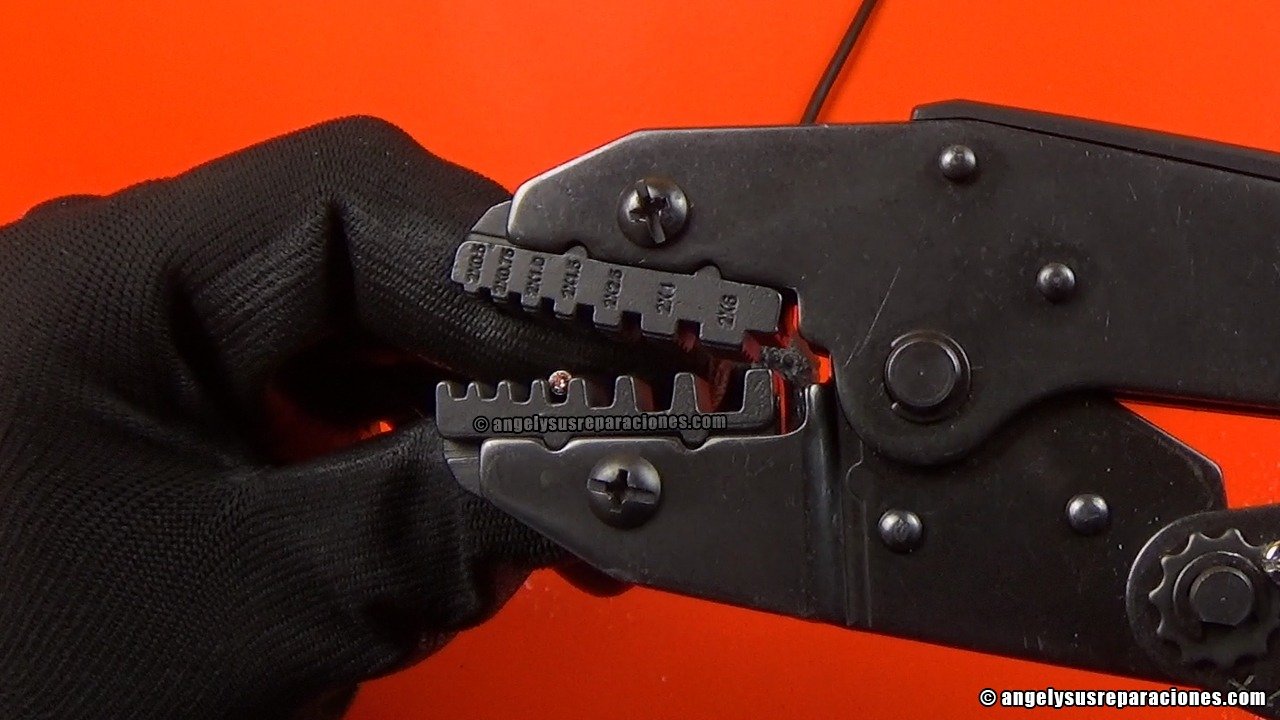

crimpando puntera doble con la matriz A26TW

Para esta prueba, voy a utilizar una puntera doble, de 2×1,5mm2 y como es lógico, 2 cables de 1,5mm2.

En este caso, el resultado es… ¡PÉSIMO!

Directamente, ha reventado la puntera… Por supuesto, estaba todo correctamente ajustado. Lo comprobé varias veces, fuera de cámara…

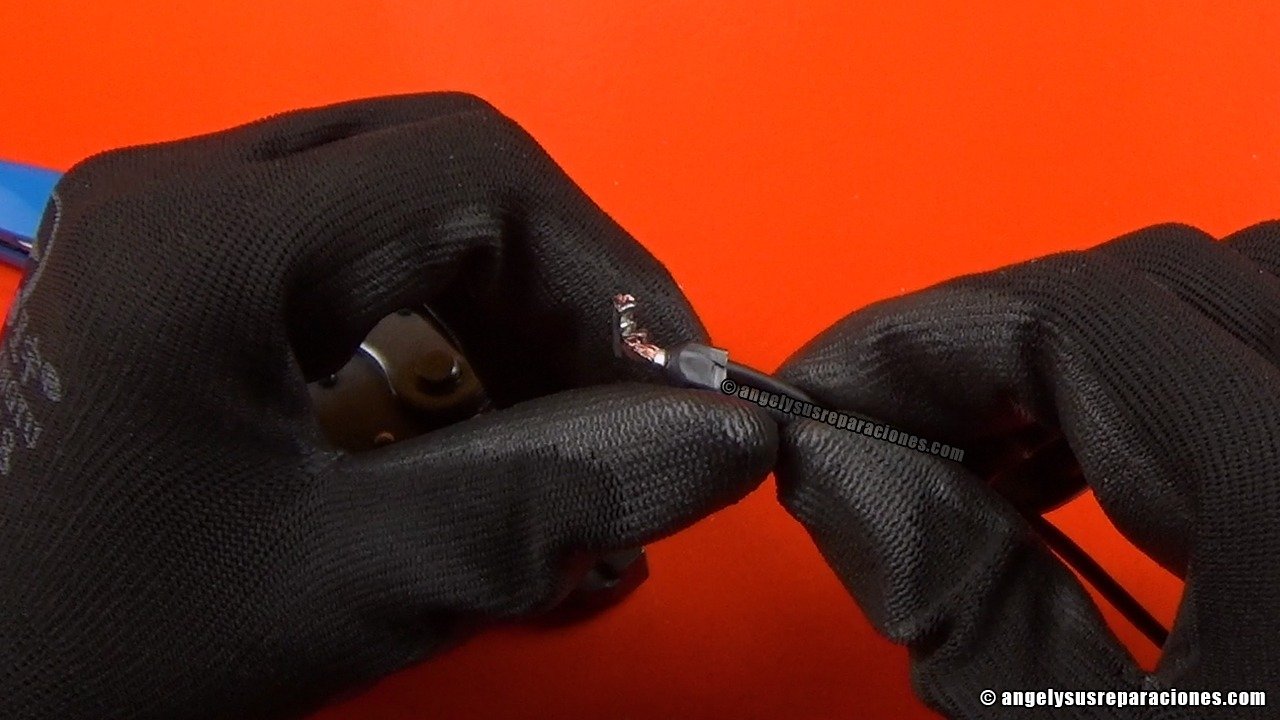

puntera doble crimpado defectuoso por matriz A26TW

MATRICES A04WF Y HS-04WF

Adicionalmente, compre las matrices: A04WF y HS-04WF y el resultado también fue, pésimo. Por lo tanto, no se pueden poner punteras, con matrices de este tipo…

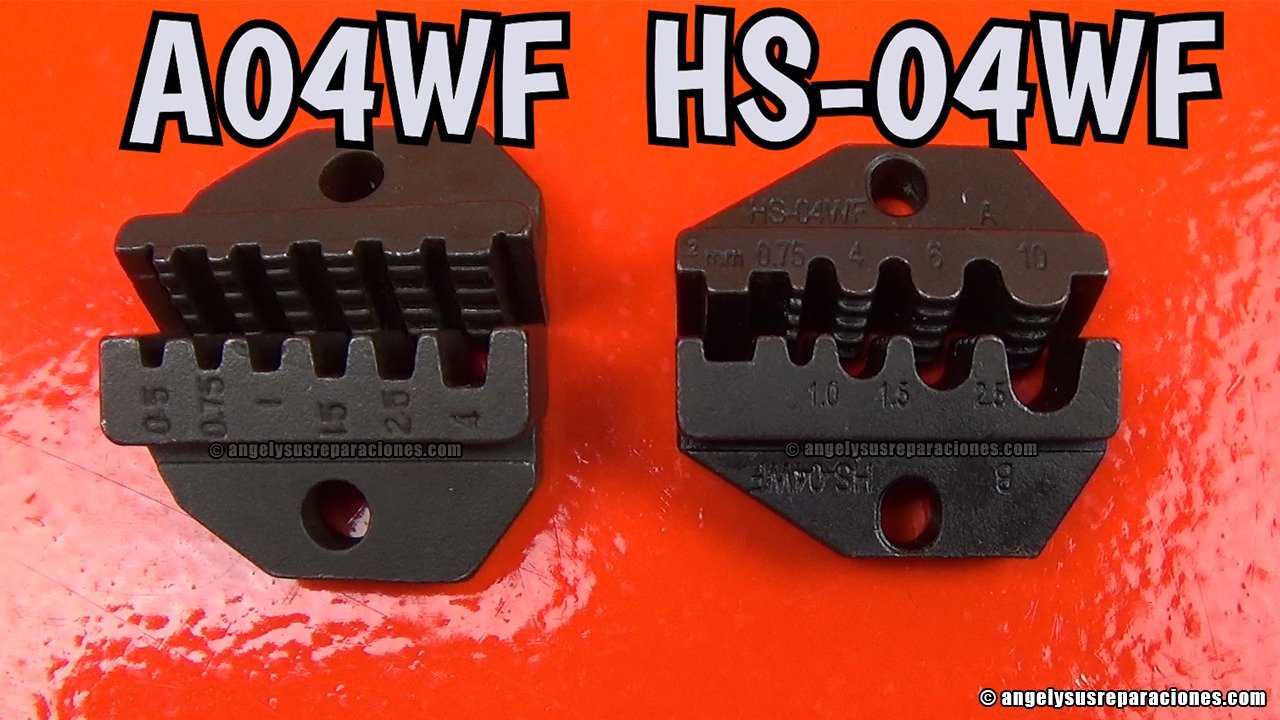

matrices no recomendables A04WF y HS-04WF

Crimpadora de Punteras HSC8 6-4B

Si quieres poner punteras, lo mejor que puedes hacer, es comprar una crimpadora específica.

Como, por ejemplo, la HSC8 6-4B.

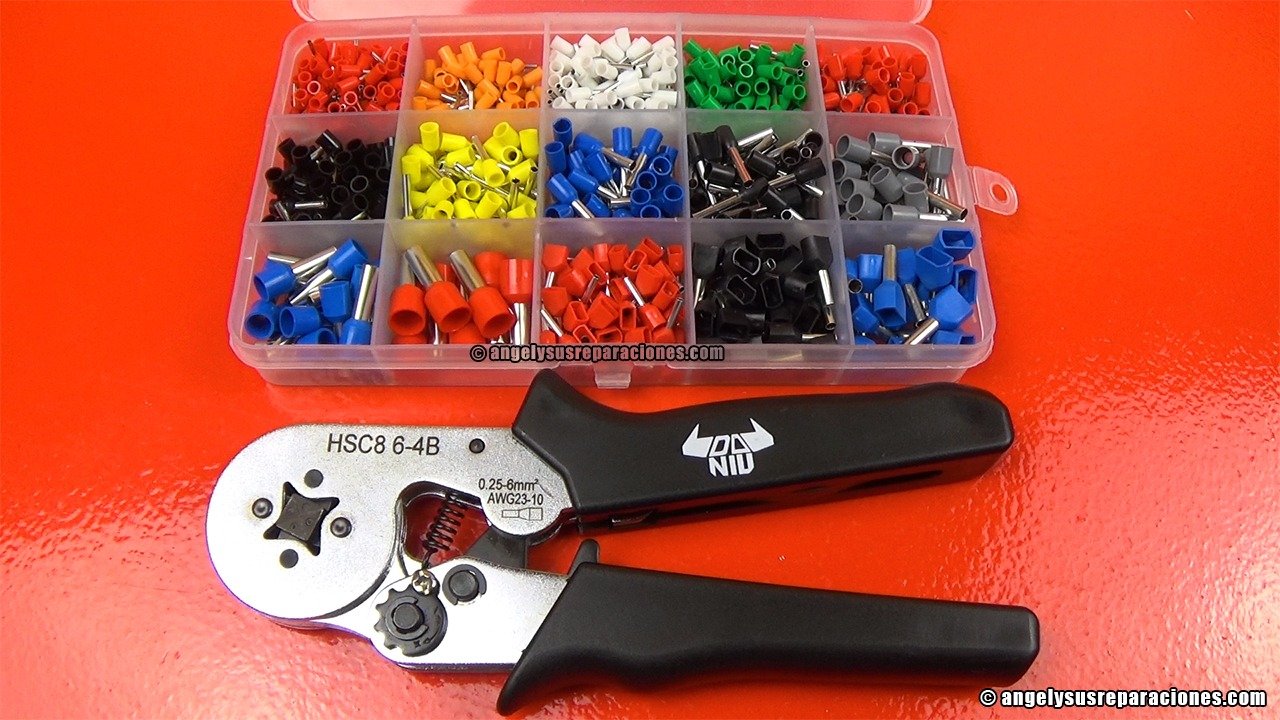

crimpadora de punteras HSC8 6-4B

Aunque el fabricante dice, que no puede crimpar cable de 10mm2, aquí puedes ver, como lo está crimpando perfectamente.

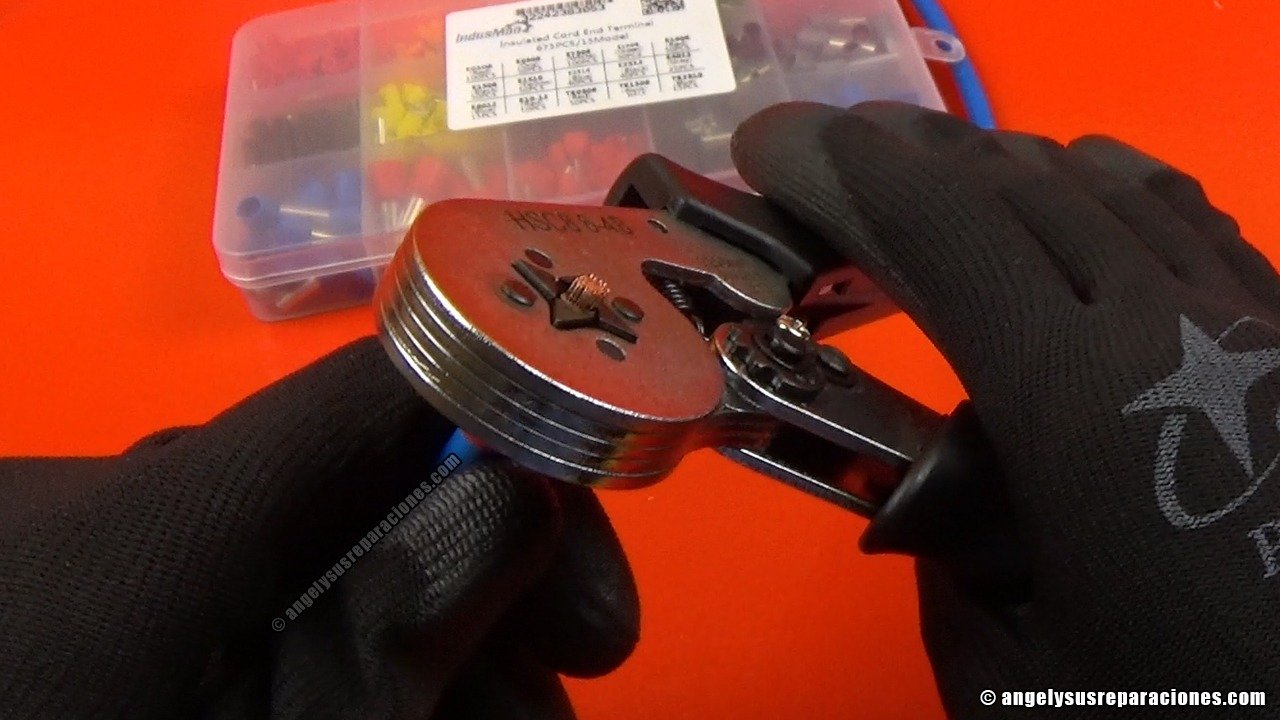

crimpando una puntera con la crimpadora HSC8 6-4B

La prueba del alicate, la pasa sin ningún problema. De hecho, la puntera, no se deforma prácticamente nada.

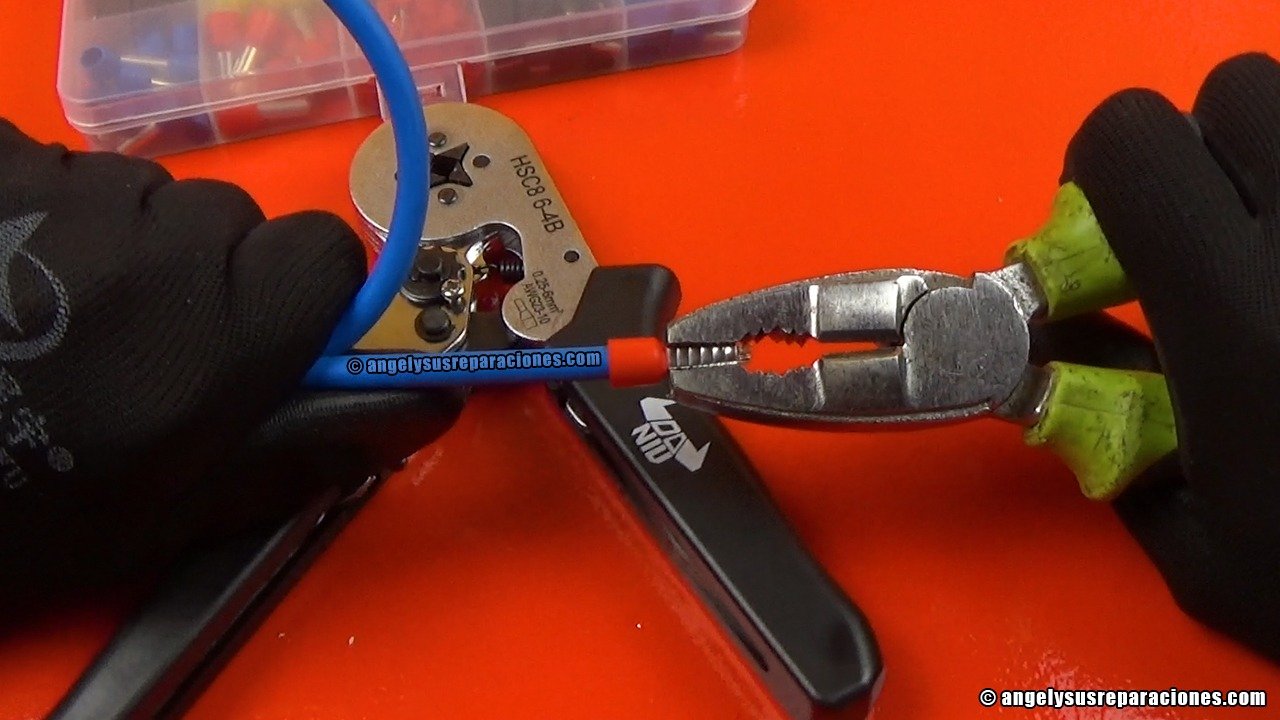

poniendo a prueba la resistencia de la puntera crimpada con HSC8 6-4B

Si estás interesado en esta herramienta, aquí tienes su review:

CRIMPADORA DE PUNTERAS (HSC8 6-4B) – REVIEW Y TUTORIAL

Terminales Finales – Matriz A103

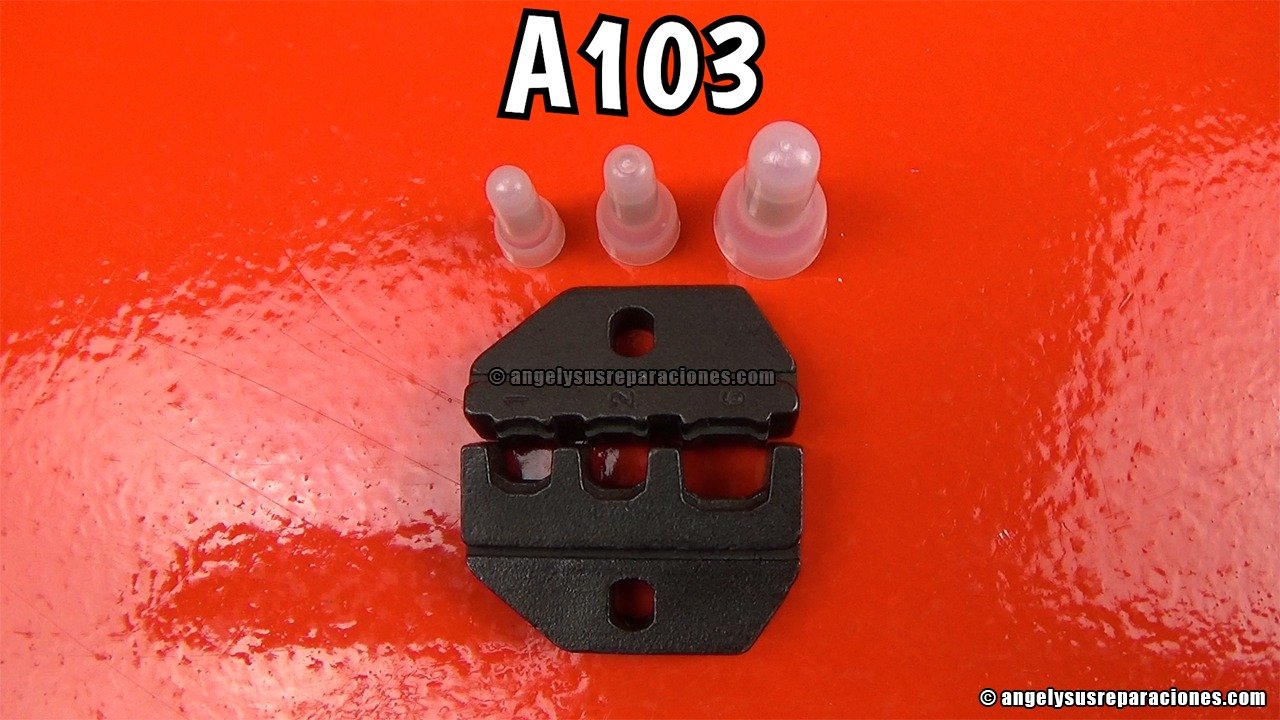

matriz A103

A esta crimpadora, se le pueden comprar más matrices y no todas tienen porque ser malas, como las anteriores que hemos visto…

En este caso, yo he comprado la matriz A103, que sirve para punteras finales.

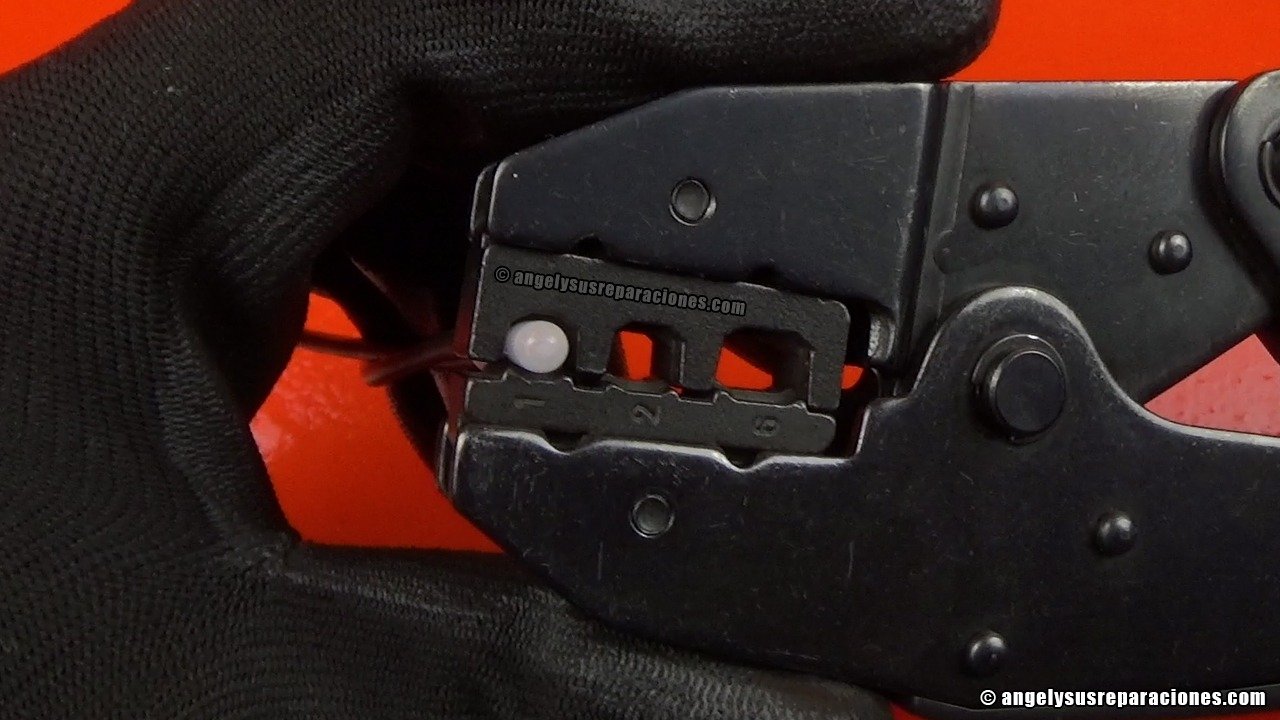

crimpando puntera final con la matriz A103

Para usarla, pelamos los cables a la misma distancia y los metemos sin trenzar.

Como puedes ver, el crimpado es muy bueno.

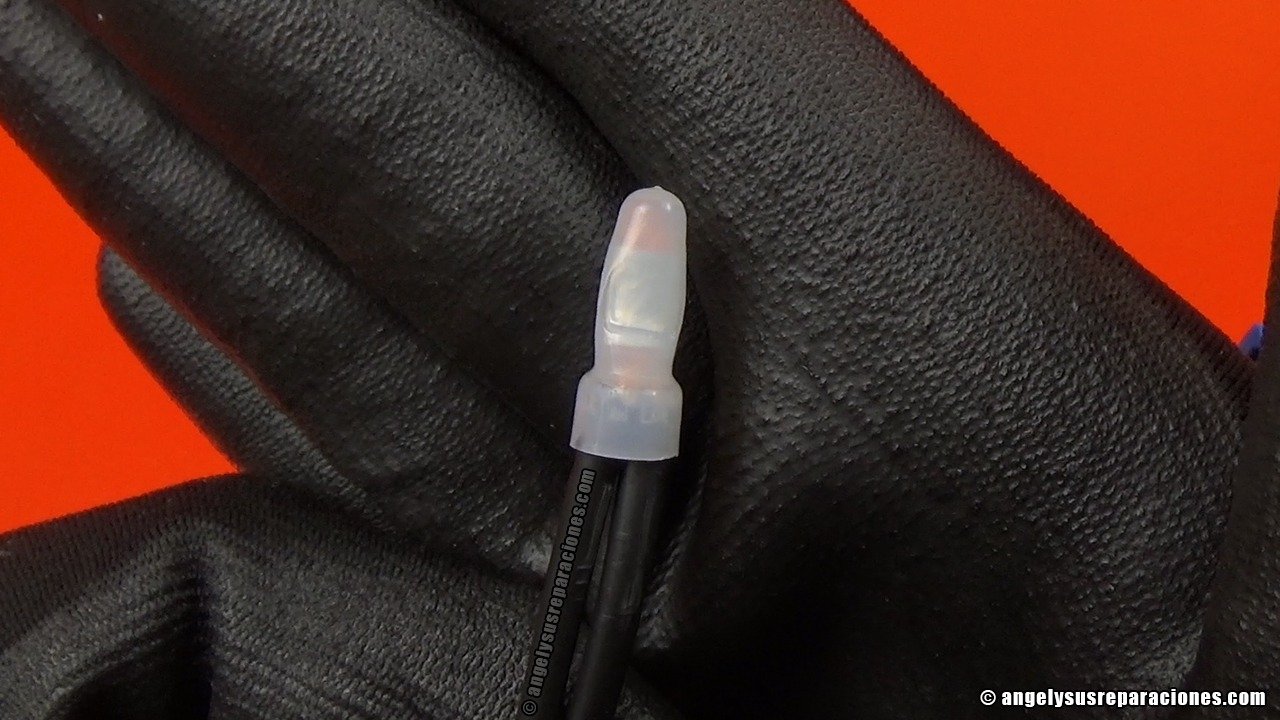

puntera final crimpada

La prueba de resistencia, la pasa sin ningún problema. Por lo que es una matriz, muy recomendable.

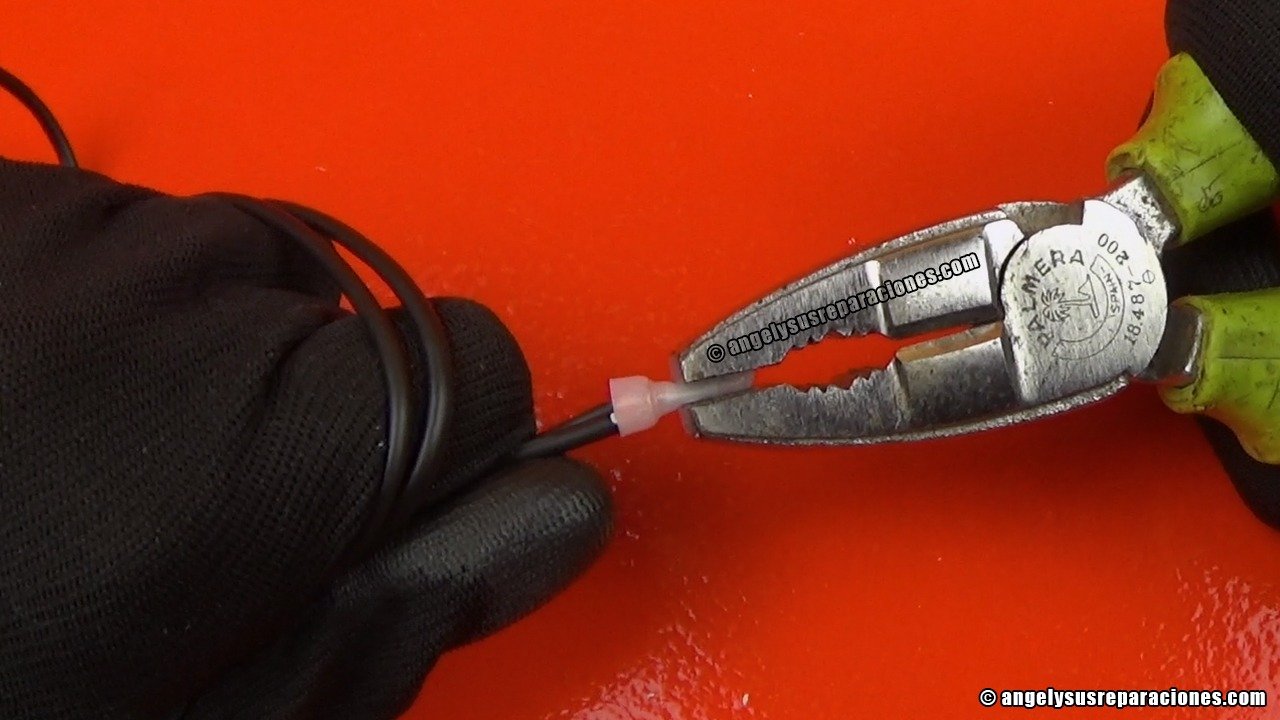

poniendo a prueba la resistencia de la puntera final

En resumen, el Kit de la Crimpadora HS30J, de Amzdeal, está bien, siempre y cuando, no lo uses, para poner punteras.

Última actualización el 2020-10-21 at 23:43 / Enlaces de afiliados / Imágenes de la API para Afiliados

También te dejo estos enlaces, con más opciones:

Crimpadora suelta: https://a.angelysusreparaciones.com/crimpadora-hs-30j

Kit punteras huecas: https://s.click.aliexpress.com/e/b27yzZv

Kit terminales aislados: https://s.click.aliexpress.com/e/y7ea6UN

Terminales de barril cerrado: https://s.click.aliexpress.com/e/BmUvFAM

Terminales de barril abierto (Faston): https://s.click.aliexpress.com/e/zvVVzjU

Matriz A103: https://s.click.aliexpress.com/e/y3Jm2nm

Terminales finales:
https://s.click.aliexpress.com/e/JEyZFIm

Ahora, te recomiendo que veas el video donde la analizo, ya que este artículo, solo es un resumen:
