CRIMPADORA de PUNTERAS (HSC8 6-4B) – Review y Tutorial

Publicado por: el 10/06/2020. Categoría: Herramientas

¿Tienes que poner punteras y no sabes qué herramienta necesitas? ¡Pues este tutorial, es para ti!

En él, analizo la crimpadora de punteras: HSC8 6-4B de la marca DANIU. Una herramienta económica, que deja muy buenos resultados.

La puedes comprar, en la tienda online Banggood, pulsando este botón:

Review

Estéticamente, la herramienta, está bien. No tiene rebabas de plástico, ni de metal. Y en general, tiene buenos acabados. Aunque eso sí, los mangos, no están engomados, pero tampoco es que sea algo negativo, ya que cumplen su función.

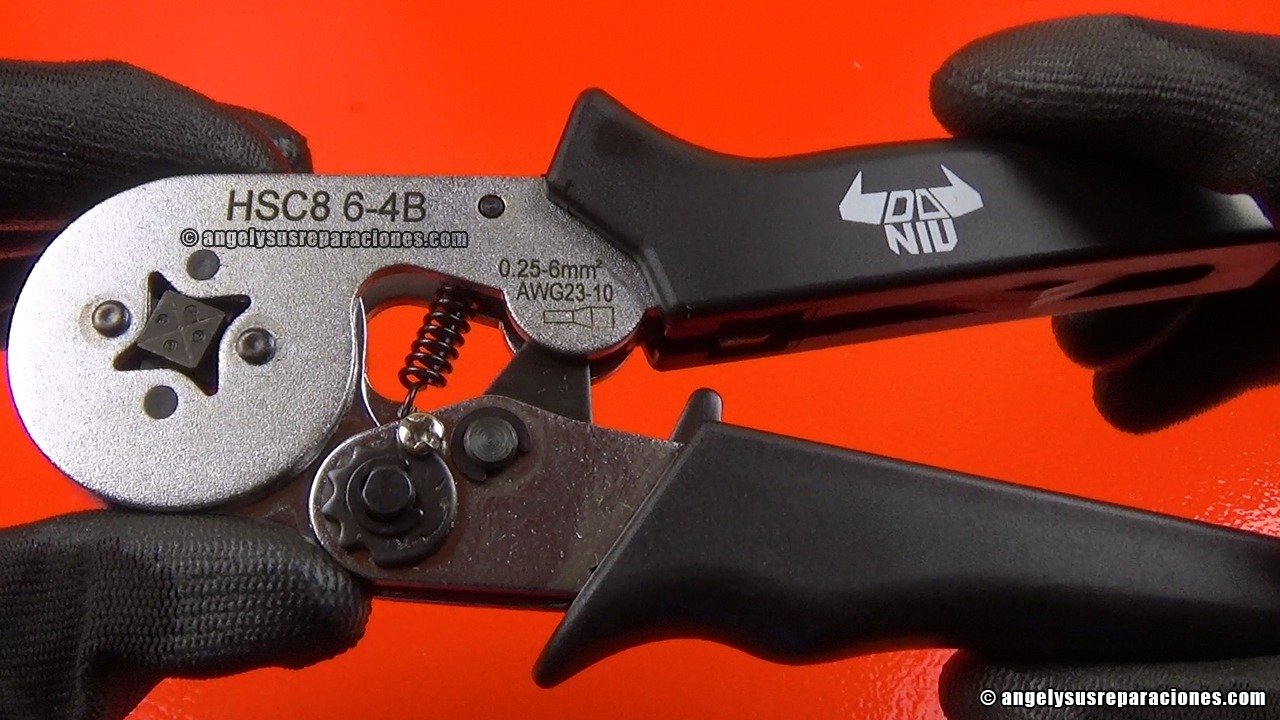

Crimpadora de punteras HSC8 6-4B Daniu

Algo que debes saber, es que en caso de que se quede la máquina pillada, con alguna puntera o necesites liberarla por cualquier motivo, simplemente tienes que presionar esta palanca y se libera.

Crimpadora de punteras HSC8 6-4B liberar en caso de bloqueo

¿Cómo tiene que estar pelado el cable?

Es muy importante, que el cable esté correctamente pelado, por lo que tiene que tener todos los hilos conductores. Por eso, utilizo este pelacables automático, que funciona bastante bien:

PELACABLES AUTOMÁTICO de 0 a 6.0 mm2 – Review y Pruebas

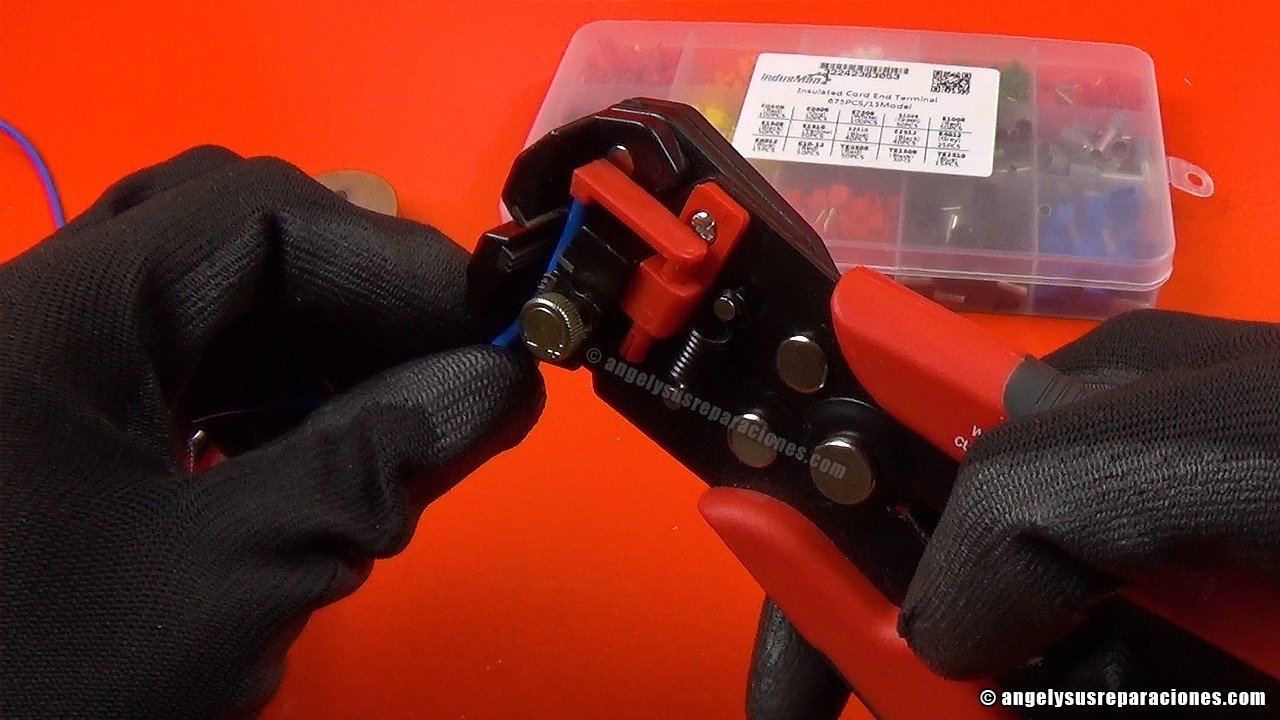

Pelando cable con pelacables automatico

Tampoco tienes que retorcer el cable. Los hilos, tienen que estar rectos, tal y como ves en la imagen.

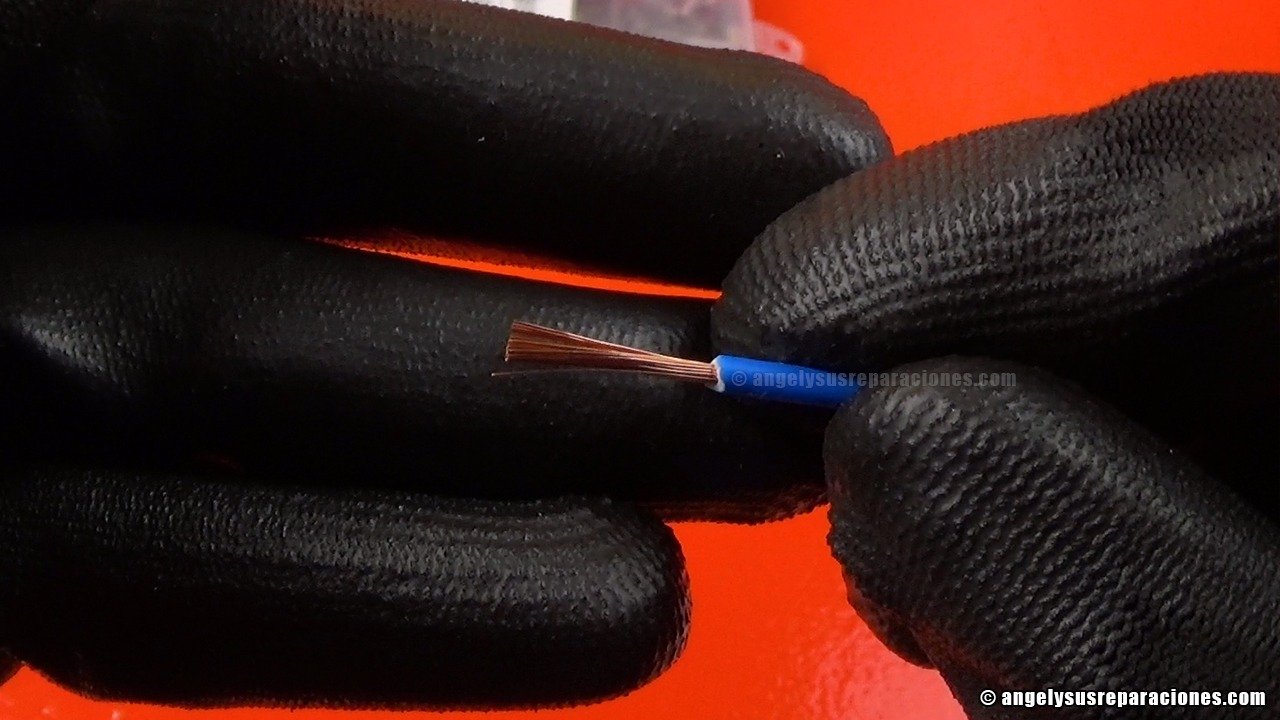

Cable pelado de 1mm2

Pruebas de crimpado

Crimpado de puntera de 1 mm2

La primera prueba, la hago con cable de 1 mm2.

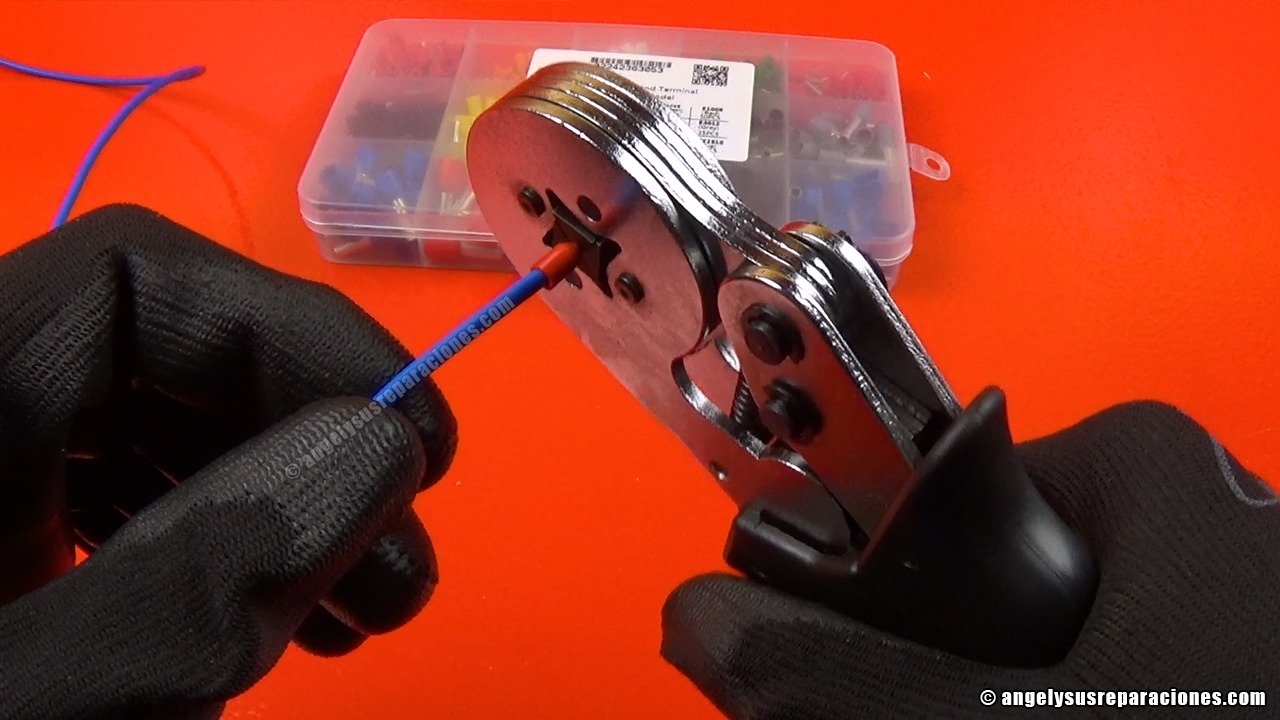

Crimpadora de punteras HSC8 6-4B crimpando puntera cable 1mm2

Y como puedes ver, el resultado es muy bueno.

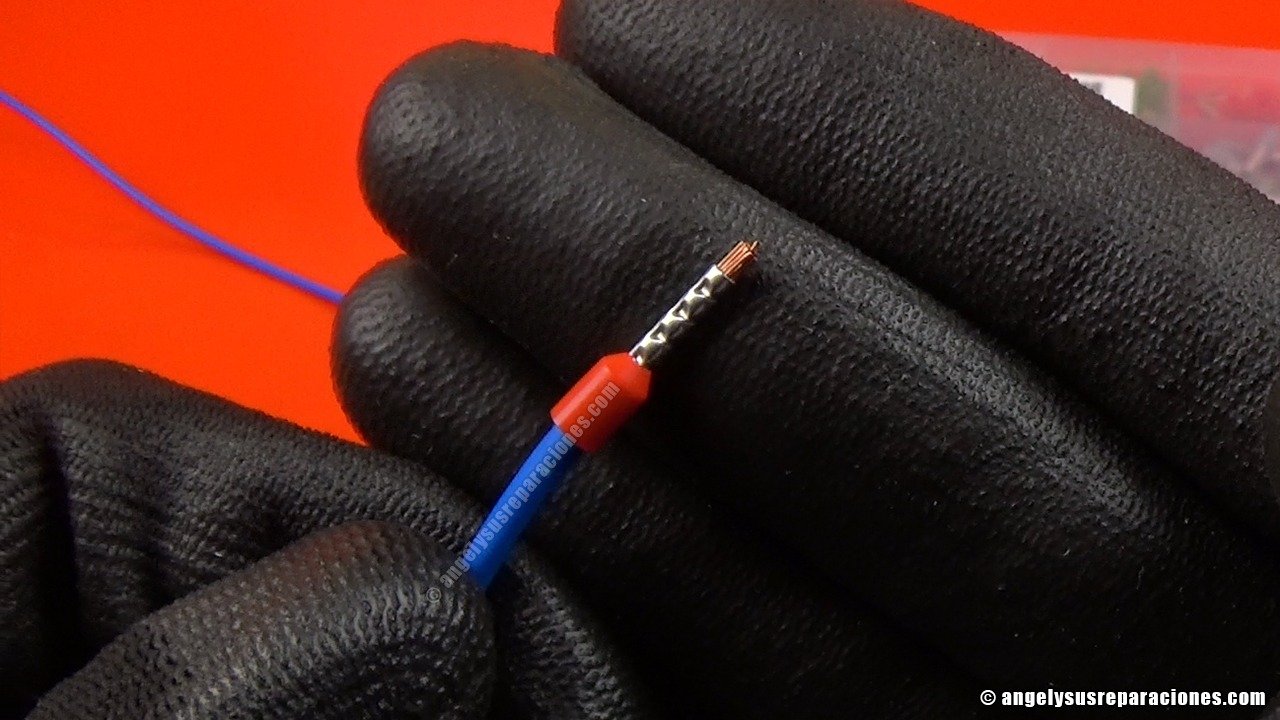

Puntera de 1mm2 crimpada

Intento soltarla, tirando de ella con un alicate y no consigo ni aflojarla un poco.

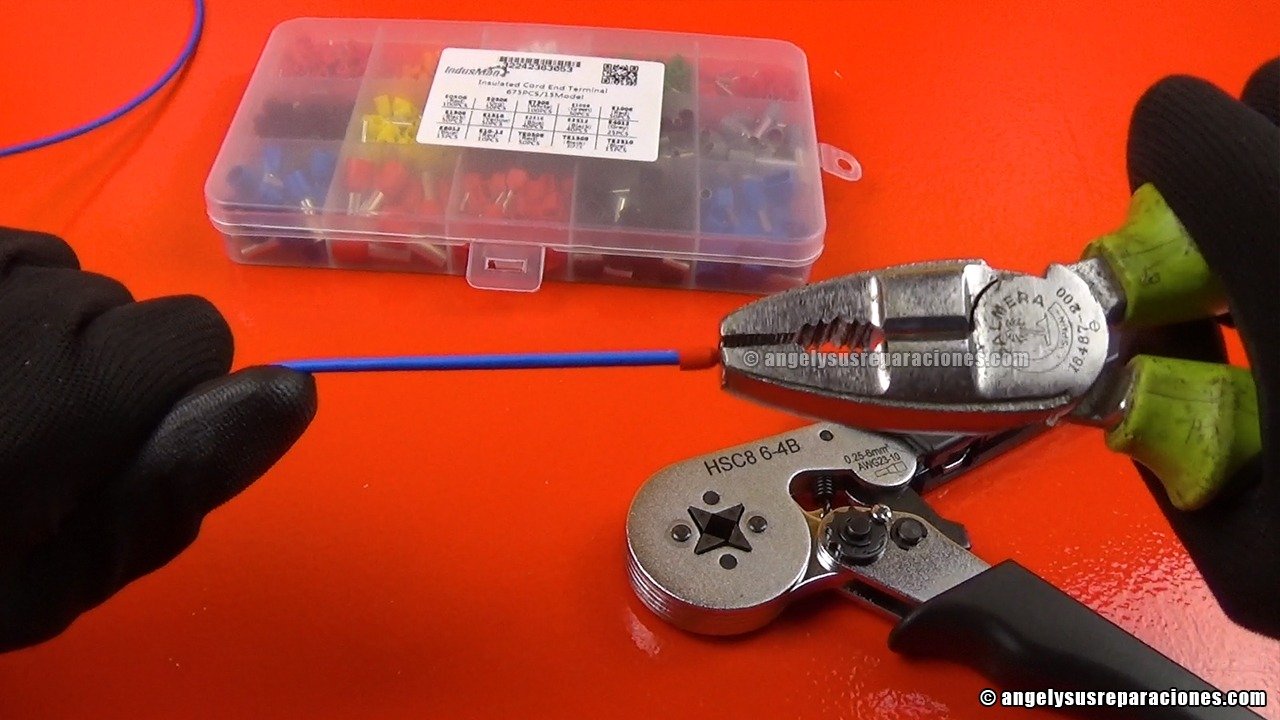

Prueba de resistencia puntera crimpada de 1mm2

Por último, los pelos que sobresalen, los corto con esta tijera de electricista:

Última actualización el 2020-10-22 at 19:02 / Enlaces de afiliados / Imágenes de la API para Afiliados

Dependiendo de cuanto sobre, puedes optar por dejarlos.

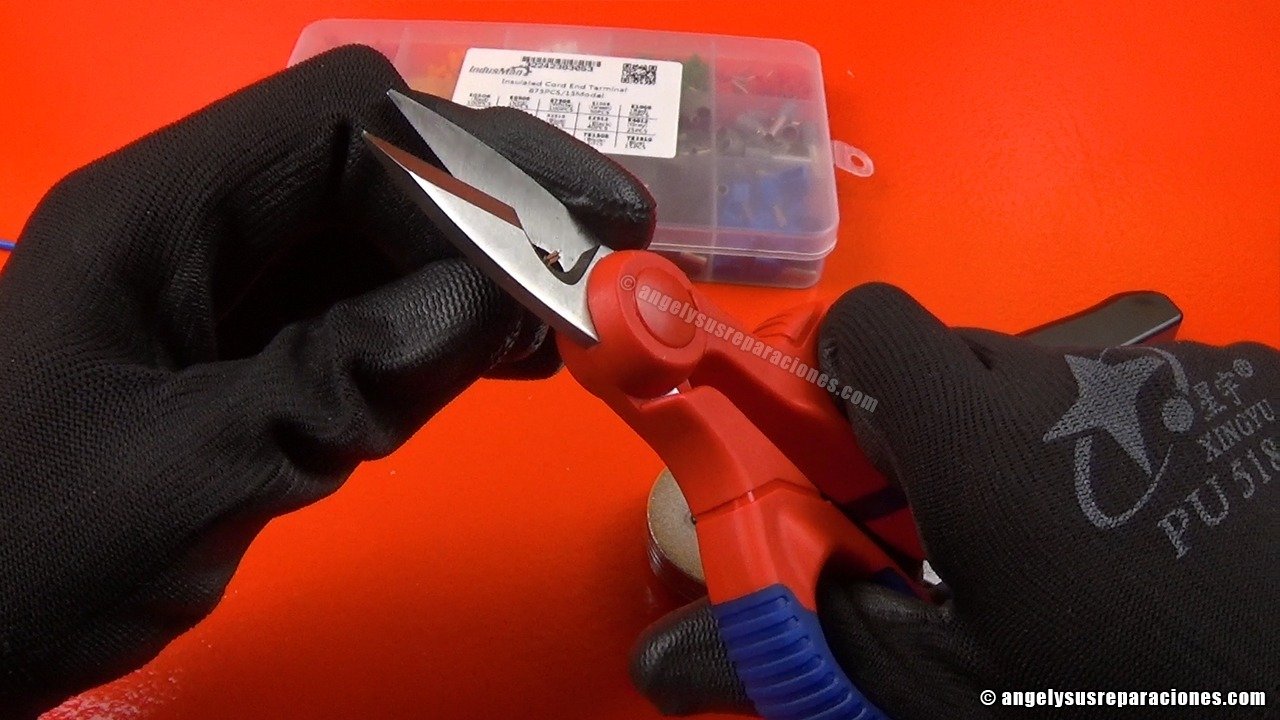

Cortando hilos sobrantes de puntera crimpada

Crimpado de puntera doble de 1.5 mm2

Ahora, voy a probar con una puntera doble, de 1,5 mm2. La verdad, es que cuesta meter los cables sin trenzarlos. Para que sea más fácil, tienes que ponerlos bien juntos y meter la puntera, dándoles vueltas. Con cuidado, de que no se salga ningún hilo.

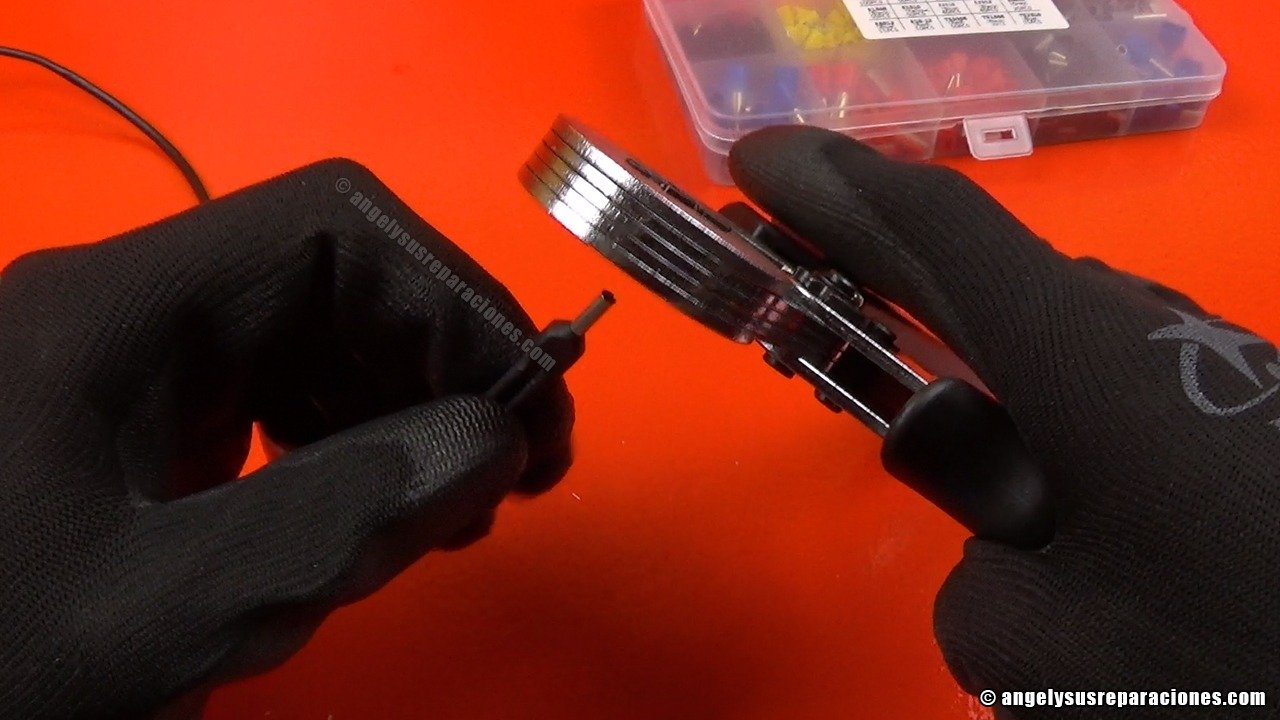

Crimpadora de punteras HSC8 6-4B crimpando puntera doble de 1,5mm2

El crimpado, ha quedado perfectamente, por lo que paso directamente, a hacer la prueba del alicate y lo único que consigo, es estirar el aislante. Los hilos de cobre, siguen en su sitio y la puntera, no se a deformado.

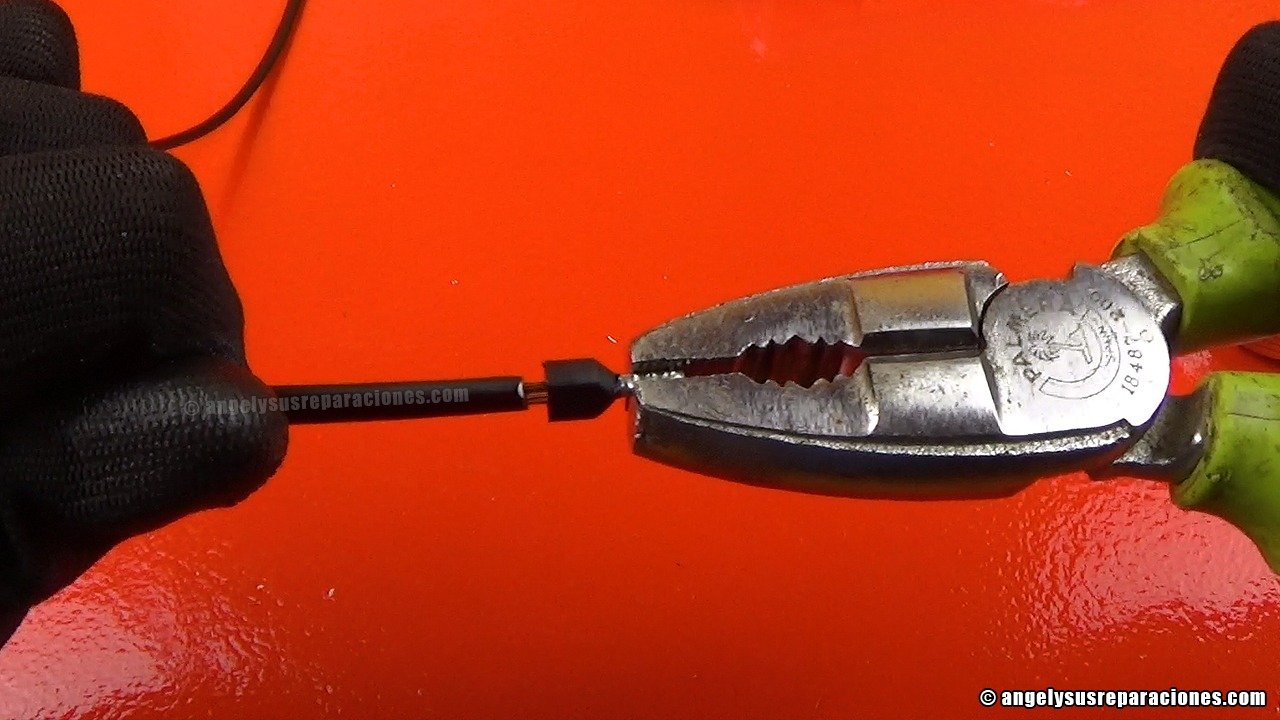

Prueba de resistencia puntera doble crimpada de 1,5mm2x2

Crimpado de puntera de 4 mm2

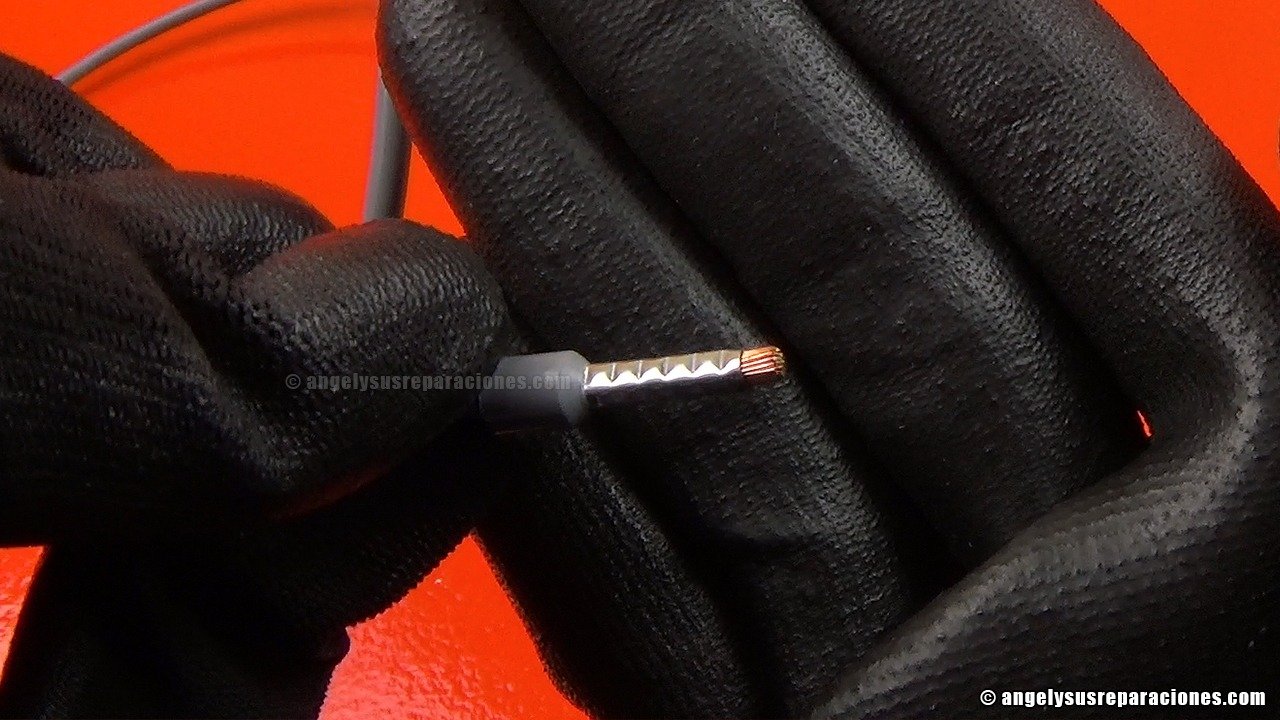

En esta imagen, puede ver, que bien queda crimpada, una puntera de 4 mm2.

Puntera de 4mm2 crimpada

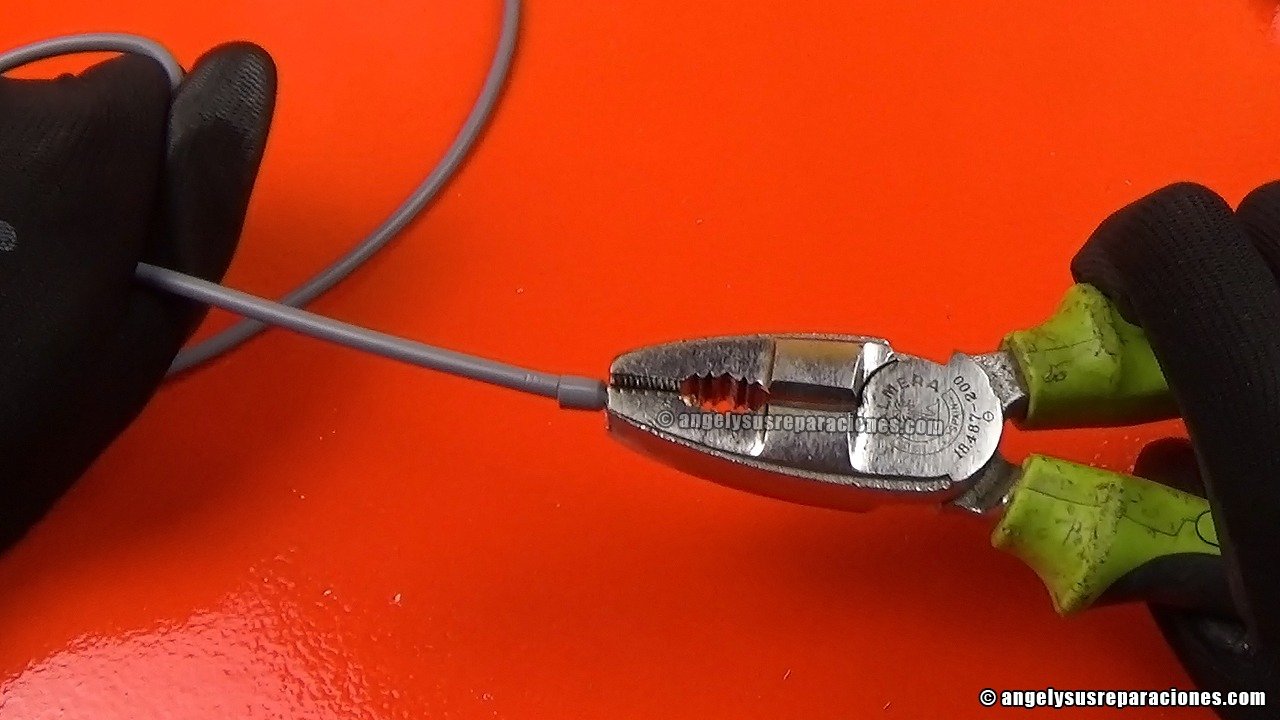

Como era de esperar, por mas que tire de ella con el alicate, sigue en su sitio.

Prueba de resistencia puntera crimpada de 4 mm2

Crimpado de puntera de 6 mm2

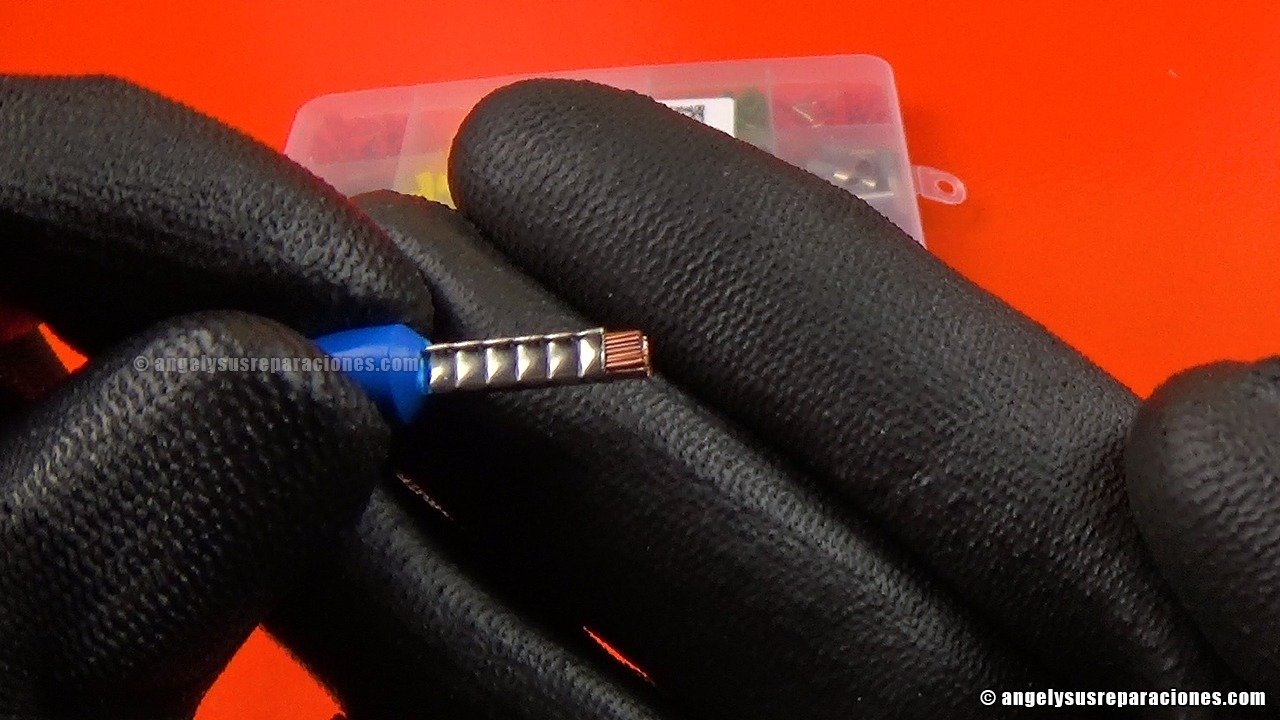

Llegamos al último diámetro de cable, que según el fabricante, puede crimpar, que es 6 mm2. Como puedes observar, el resultado es excelente.

Puntera de 6mm2 crimpada

Tiro de ella con el alicate y…

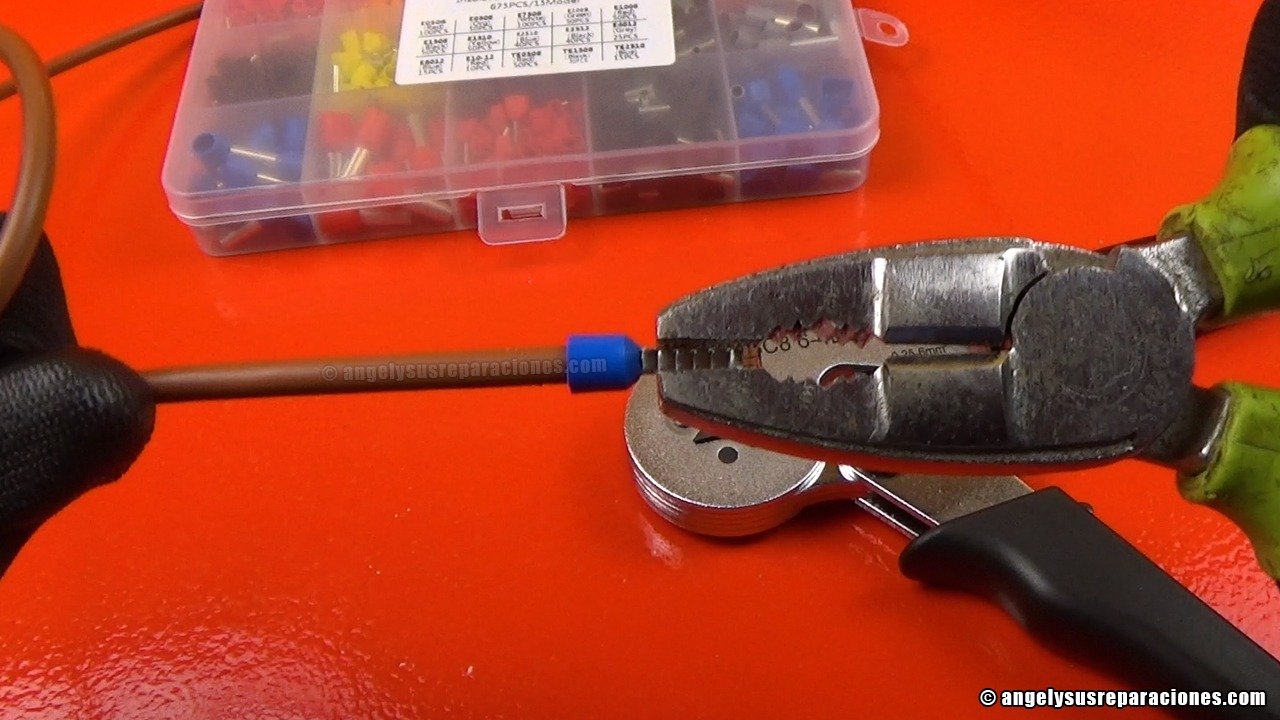

Prueba de resistencia puntera crimpada de 6mm2

Lo único que consigo soltar, es el capuchón de plástico. Esto depende más de la calidad de la puntera, que del propio crimpado.

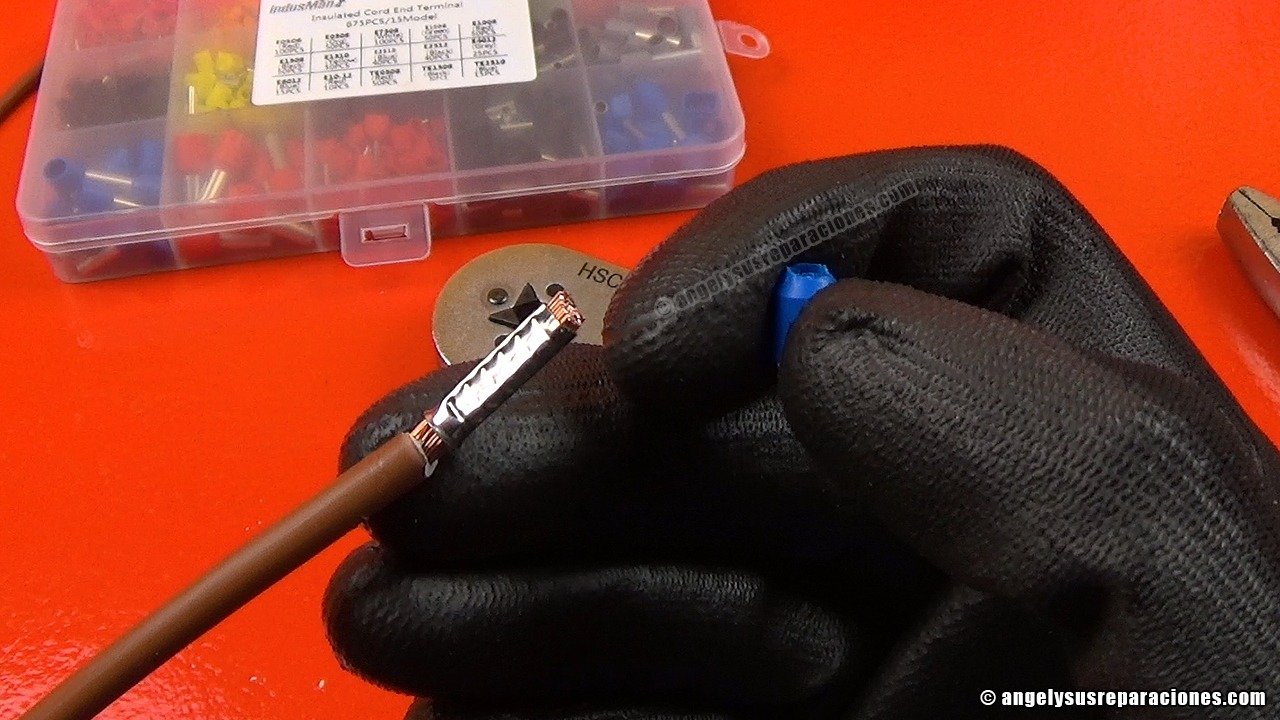

Puntera de 6mm2 con protector suelto

Crimpado de puntera de 10 mm2

Aunque el fabricante dice, que lo máximo son 6 mm2, como puedes ver, ha conseguido crimpar un cable de 10 mm2. Es cierto, que hay que hacer bastante fuerza, pero lo crimpa sin problemas.

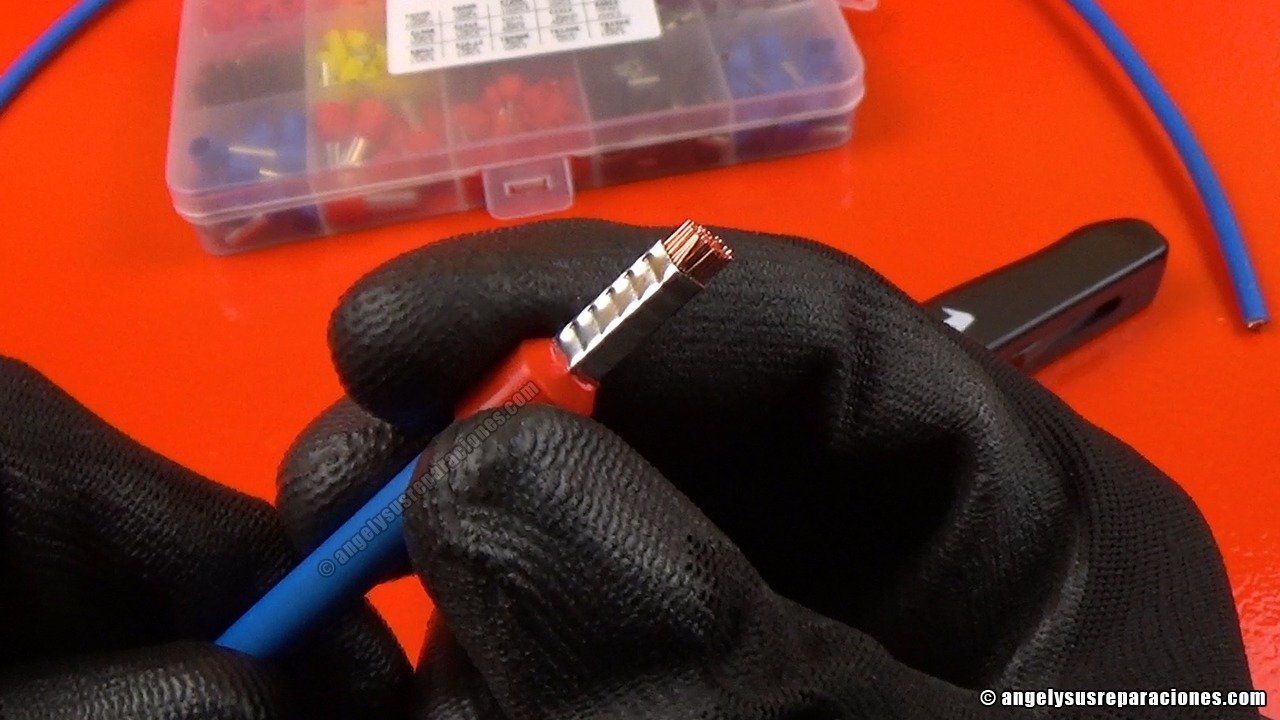

Puntera de 10mm2 crimpada

Por supuesto, la prueba del alicate, la pasa sin problemas. Y al igual que en las anteriores, no consigo ni que se desplace un poco.

Por cierto, todas las pruebas las he realizado con el ajuste de fábrica, no he tocado para nada el tornillo de ajuste.

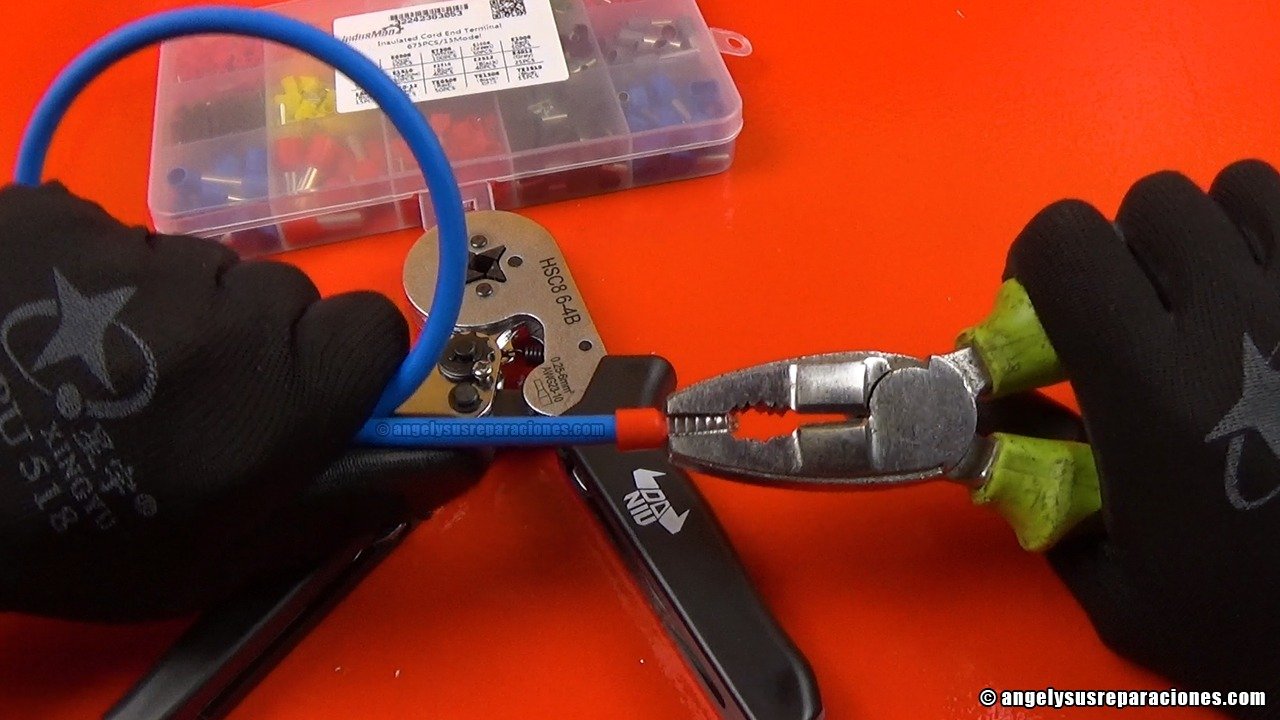

Prueba de resistencia puntera crimpada de 10mm2

¿Con que herramienta se deben crimpar las punteras?

Algo que debes tener en cuenta, es que, si vas a utilizar punteras, tienes que utilizar si o si, una crimpadora de punteras.

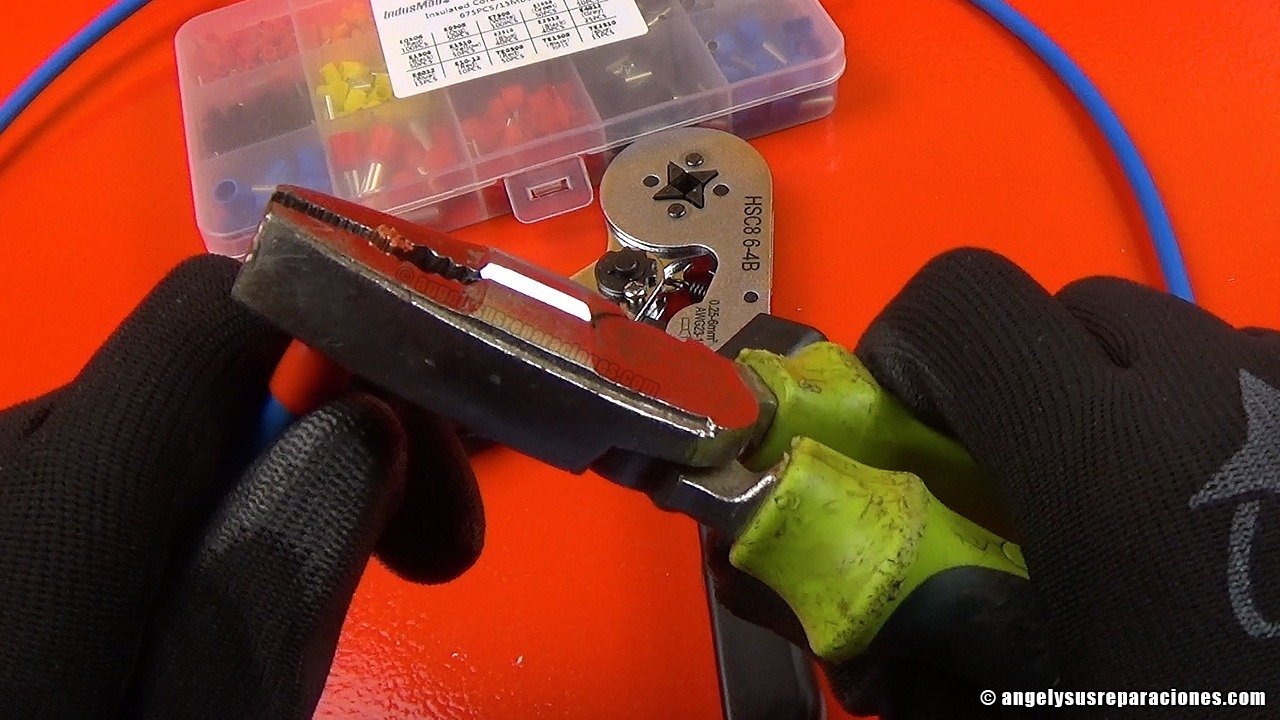

Ni se te ocurra, prensarlas con un alicate. Ya que eso, no vale para nada. Solo sirve, para provocar falsos contactos, que pueden derivar en un incendio…

Con los alicates no se ponen las punteras

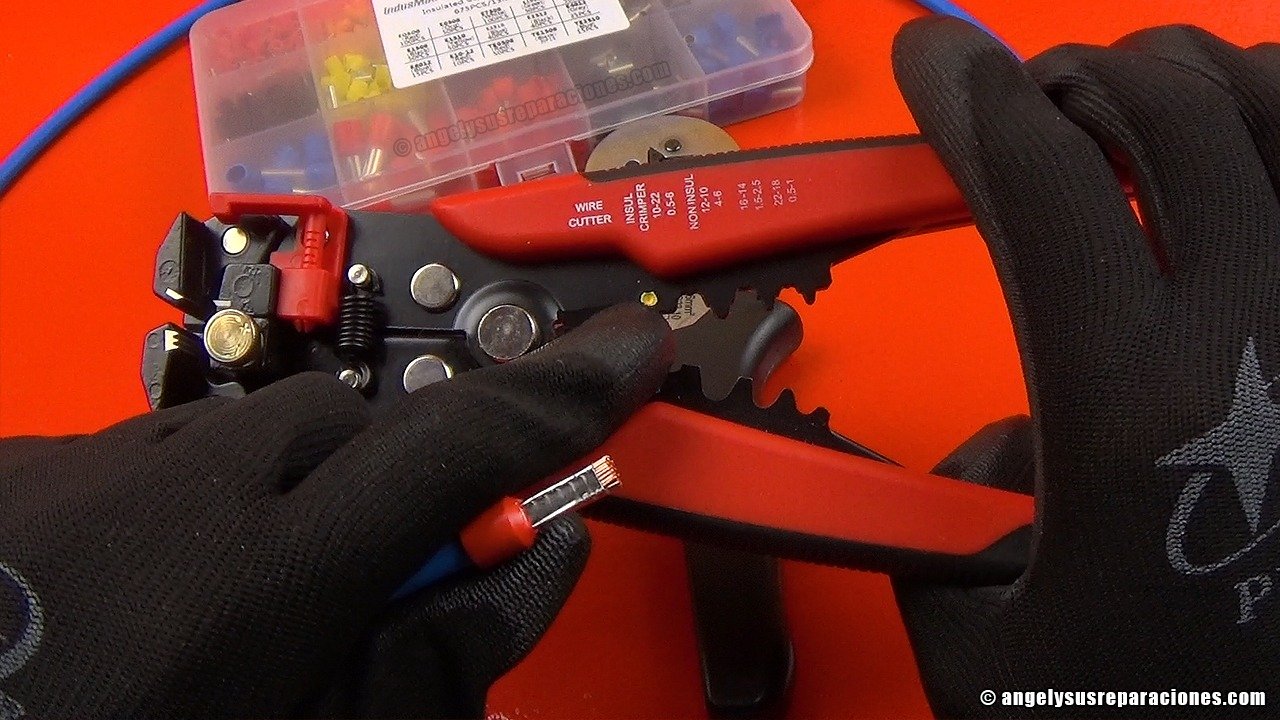

Tampoco te recomiendo utilizar, alicates de crimpado manuales. (El pelacables, no es específico para punteras, solo lo estoy utilizando de ejemplo).

No es recomendable utilizar alicates de crimpado para punteras

Por último, la crimpadora que estás viendo, aunque debería dejarlas bien crimpadas, lamentablemente, no es así, las deja muy mal.

Lo que si crimpa bien, son los terminales, si te interesa la herramienta, haz clic en este enlace, para ver su review y tutorial de uso:

CRIMPADORA HS-30J ➤ REVIEW Y TUTORIAL DE USO

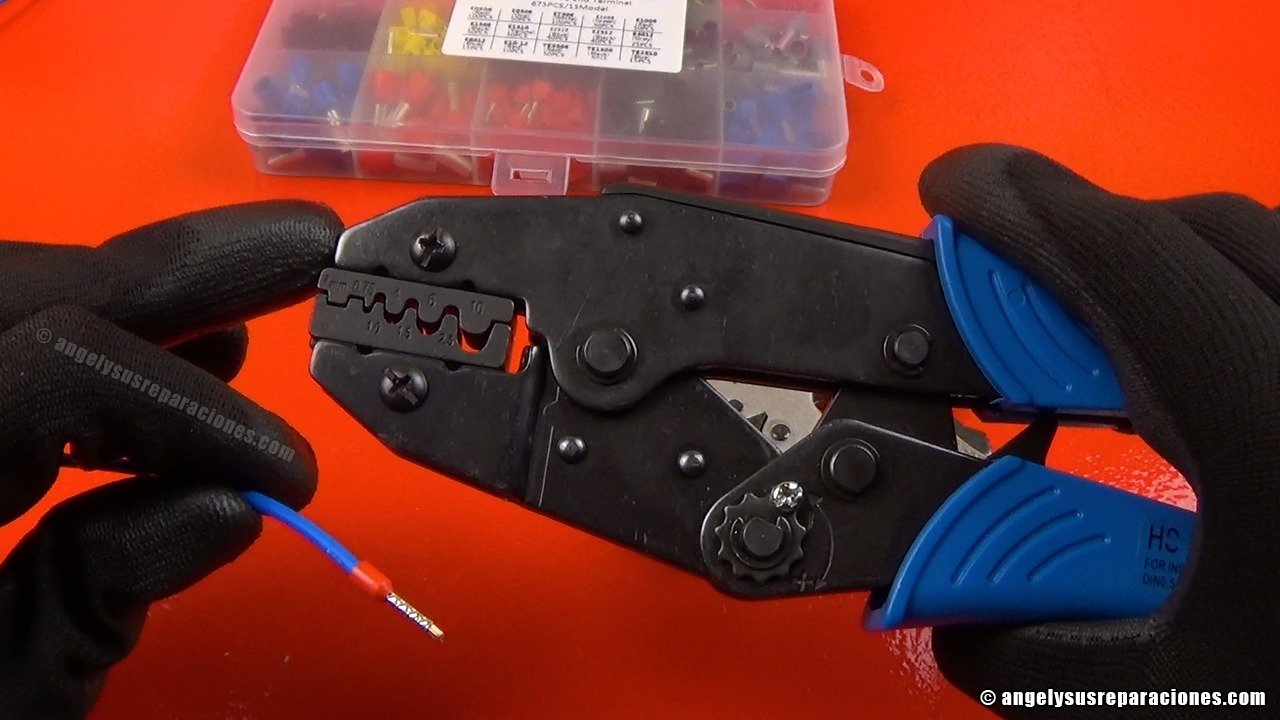

Crimpadora y matriz no recomendable para punteras

Puedes comprar, la crimpadora de punteras, que te he enseñado en esta review, en la tienda online Banggood, pulsando este botón.

Si necesitas punteras, en este link puedes encontrar varios kits: https://a.angelysusreparaciones.com/punteras-variadas

Las que yo compre, fueron estas: https://s.click.aliexpress.com/e/b27yzZv

Este artículo, solo es un resumen del video donde la analizo, si quieres ver todos los detalles, será mejor que le des al play:
