¿Alguna vez te ha sucedido, como con Art Attack, que vas a seguir un tutorial de una reparación y necesitas cosas que no tienes en casa? Pues bien, en este artículo, te voy a enseñar un kit económico y básico de herramientas para electrónica. Ideal para reparar las averías más frecuentes, por muy poco dinero. Además, te explico el funcionamiento básico del multímetro y el soldador.
Al final del artículo, tienes el video donde analizo en profundidad el KIT de HERRAMIENTAS para ELECTRÓNICA.
Contenido del Kit y Descripción de las Herramientas
Cutter y su Uso
Voy a empezar por el cutter. Su calidad es correcta y utiliza cuchillas SK05 0.4. Perfecto para abrir los paquetes que te llegan. Es esencial tener un cutter, ya que te permite cortar la silicona que suelen poner en los capacitores. Hay que decir, que ahora que esta nueva la cuchilla, corta que da gusto.
Destornillador con Buscapolos
Lo siguiente es un destornillador, en este caso, tiene una punta phillips de 2 mm y una plana de 3 mm. Teóricamente, está aislado hasta 500 V en corriente alterna e incluye buscapolos. Sin embargo, no te recomiendo usarlo con tensión, ya que no tiene ninguna certificación.

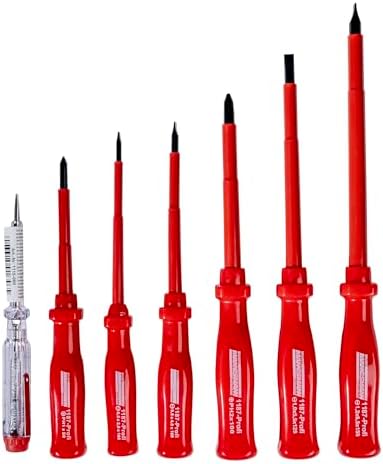

Este destornillador se queda muy corto para desmontar cosas, así que aquí te dejo varias alternativas:
Estaño
A continuación, tenemos un poco de estaño, que más adelante, te enseñaré que tal es. Pone que cumple la normativa RoHS, es decir, no debería llevar plomo, aunque no nos indican la composición de su aleación. Así que a saber qué es lo que lleva. Para dejarlo listo para usar, hay que quitar el tapón, estirar un poco de estaño y volver a ponerlo. Y las cosas como son, después de haberlo estado usando, suelda bien.
Cinta Aislante
También incluye un rollo de cinta aislante. Que puede servirte para señalizar cables, unificarlos o sujetarlos a una guía pasacables. En el Reglamento Electrotécnico de Baja Tensión que se aplica en España (ITC-BT-19 2.11 Conexiones), está prohibido realizar empalmes por retorcimiento. Por lo tanto, si tienes que unir cables, tienes que utilizar un dispositivo homologado para ese uso, como una borna o clema u un manguito de empalme correctamente crimpado.
Tubo Termoretractil
Para aislar cables te recomiendo comprar tubo termoretractil, ya que el acabado, es mucho mejor que con la cinta aislante. Y si tiene resina en su interior, es impermeable de verdad.
Pinzas ESD
También viene una pinza ESD curvada. Por si te lo preguntas, se puede utilizar tanto de forma vertical, como horizontal. Estas pinzas son perfectas para manipular componentes electrónicos pequeños y delicados sin riesgo de dañarlos por descarga electrostática.
Alicates de Corte
El kit incluye, un alicate de corte que funciona bien. Perfecto para cortar las patillas de los componentes que soldemos, pelar cables o cortarlos.
Multímetro
Las puntas de prueba aparentemente son de buena calidad. En teoría, soportan hasta 1000 V y una intensidad máxima de 10 amperios. E incluso, incluyen el tapón para la punta. Pero el multímetro podría ser de mejor calidad. Incluye una guía en inglés, que te va a servir para conocer sus funciones y limitaciones. Viene sin pilas, así que tendrás que ponerle 2 AAA.
Incluye un soporte para ponerlo de forma vertical y lleva una funda para darle mayor protección. En teoría, cumple con la conformidad europea y soporta un máximo de 600 voltios.
Puedes ver su tutorial de uso, un poco más abajo y en el video al final del artículo.
Soldador de estaño
El kit incluye una base para el soldador, cinco puntas, una esponja para limpieza y colofonia para facilitar la soldadura. Por supuesto, también viene el soldador, que llega a 480 grados Celsius y es lo que más vale del pack.
Bomba desoldadora de estaño
Incluye el clásico chupón de estaño, que funciona bien.
Multímetro: Funciones y Uso
Conexiones Básicas
- Terminal Negro: Conéctalo en el puerto común (COM).
- Terminal Rojo: Generalmente, se conecta a la derecha (VΩmA), y rara vez se utiliza en la izquierda (10A).
Funciones Principales
- Medición de Voltaje en Corriente Alterna (AC)
- Selecciona la escala de 600V para instalaciones de 230V y la de 200V para redes de 120V.
- Si seleccionas una escala incorrecta, el multímetro mostrará un «1» indicando que estás fuera de rango.
- Comprobación de Enchufes
- Es más práctico utilizar un medidor específico para enchufes, que proporciona más información y permite realizar pruebas del diferencial. (Más abajo puedes ver donde comprarlo).
- Medición de Pilas
- Para pilas de 1.5V y 9V, el multímetro mide los miliamperios que pueden suministrar. Por lo que es más práctico usar un comprobador específico de pilas. (Más abajo puedes ver donde comprarlo).
- Medición de Intensidad en Corriente Continua (DC)
- Este multímetro no mide intensidad en corriente alterna. Para medir hasta 10A en DC, cambia el terminal rojo al puerto de la izquierda (10A).
- Función de Continuidad y Diodos
- Permite comprobar si las puntas están funcionando correctamente, lo cual es esencial antes de realizar cualquier medición.
- También se puede usar para comprobar diodos y fusibles. Por ejemplo, ante un fusible quemado, no pitaría.
- Medición de Resistencia
- Funciona en diferentes escalas, desde 200Ω hasta 2MΩ, proporcionando lecturas precisas.
- Medición de Voltaje en Corriente Continua (DC)
- Selecciona la escala inmediatamente superior, al voltaje a medir. Si estás fuera de escala, el multímetro mostrará un «1».
Funciones Adicionales
- Retroiluminación: La pantalla se ilumina por 5 segundos.
- Botón de Hold: Mantiene la lectura en pantalla, aunque es manual y de utilidad limitada.
Opinión del multímetro
Aunque es muy básico, sirve perfectamente para realizar las reparaciones más habituales. De hecho, es el que estoy utilizando últimamente, ya que no me importa si se daña y lo tengo accesible encima de la mesa. Los otros equipos, por no sacarlos de su bolsa, no los utilizo… (No los he echado en falta).
Uso del Soldador
Preparación y Uso
- Montaje de la Base: La base es desmontable, pero viene con una tuerca simple. Puedes mejorarla comprando una tuerca de palomilla, de métrica 5, para facilitar su desmontaje.
- Encendido y Configuración:
- Enciende el soldador con el botón amarillo.
- Ajusta la temperatura con los botones blanco (-) y rojo (+).
- Para entrar en el menú de calibración, presiona ambos botones a la vez, mientras está encendido. No te recomiendo cambiar la calibración, ya que viene perfectamente ajustado.
- Puedes cambiar entre grados Fahrenheit y Celsius presionando ambos botones al encender.
Proceso de Soldadura
- Calentamiento: Ajusta la temperatura a 300°C, ya que es una buena temperatura para soldar.
- Soldadura: Calienta un lado del PAD y aplica estaño en la otra cara. Si te cuesta soldar, utiliza la colofonia que incluye el kit, para limpiar la zona de la soldadura.
- Limpieza de la Punta: Es muy importante, que la punta este limpia, para una buena soldadura. Para ello, utiliza la esponja que trae el kit, humedeciéndola con unos 5 mililitros de agua destilada. Si utilizas agua del grifo, los minerales disueltos irán contaminando la punta.
Mantenimiento
Para que la punta este siempre en perfecto estado, es recomendable que cuando termines de soldar, bajes la temperatura a 230 grados Celsius. Limpias la punta con la esponja y acto seguido, derrites un poco de estaño. Como la temperatura es baja no se quema. Retiras el exceso de estaño con la esponja, apagas el soldador y ya tienes la punta prestañada para la próxima vez.
